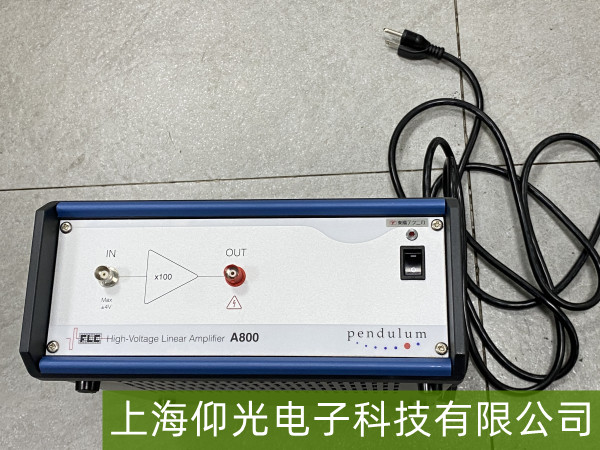

Pendulum高壓線性放大器上電不啟動故障維修指南
【作者】:ZMT 【發布時間】:2026-2-2 【來源】:上海仰光電子科技有限公司
Pendulum高壓線性放大器上電不啟動故障維修指南
一、故障現象確認
典型表現：接通電源后，放大器無任何啟動跡象（如指示燈不亮、無風扇運轉聲、前面板無顯示），但外部電源輸入（如220VAC或?qū)Ｓ酶邏褐绷鞴╇姡┛此普！Ｐ鑳?yōu)先區分是供電問題、內部保險/電路故障，還是控制板異常。
二、核心故障原因與維修步驟
1. 外部供電異常
可能問題：輸入電源未接通、電壓不符合規格（如標稱220VAC輸入實際為180VAC）、電源插座/開關故障，或供電線路斷路。
維修操作：
用萬用表檢測輸入電源電壓（如交流輸入測火線-零線電壓，直流輸入測正負極電壓），確認是否在放大器標定范圍內（參考手冊，如AC 220V±10%或DC 24V±5%）。
檢查電源線是否松動、破損，插座是否接觸不良（重新插拔或更換插座測試）；若為專用高壓供電模塊，排查上級電源開關是否閉合。
2. 內部保險絲熔斷
可能問題：放大器內部總電源保險絲（通常為玻璃管或貼片保險）因過流（如開機浪涌、短路）熔斷，切斷供電回路。
維修操作：
打開設備外殼（需斷電并等待電容放電10分鐘以上），找到保險絲位置（通常標注“FUSE”或靠近電源輸入接口）。
用萬用表電阻檔檢測保險絲通斷性（正常應接近0Ω，熔斷則顯示無窮大）；若熔斷，需更換同規格保險絲（注意額定電壓/電流需與原型號一致），并排查短路點（如電源整流橋、濾波電容是否擊穿）。
3. 電源轉換電路故障
可能問題：放大器內部需將輸入電源轉換為低壓直流（如±15V、+5V）供控制板與驅動電路使用，若電源轉換芯片（如AC-DC模塊、DC-DC變換器）損壞，導致無低壓輸出，主控單元無法啟動。
維修操作：
斷電后，檢測電源轉換芯片的輸入電壓（如AC輸入經整流后的直流母線電壓，或DC輸入的中間電壓），確認輸入正常；再測輸出端電壓（如+5V、±15V），若輸出為0V則芯片故障。
常見故障點包括電源模塊燒蝕（觀察是否有焦黑痕跡）、電感/電容損壞（用萬用表測電感阻抗是否開路，電容是否漏電）。
4. 控制板或啟動電路異常
可能問題：控制板（如MCU主控板）因程序跑飛、復位電路失效，或啟動按鈕/開關接觸不良，導致無法觸發開機流程。
維修操作：
檢查控制板供電是否正常（用萬用表測關鍵芯片供電腳電壓，如3.3V/5V是否穩定）；觀察復位電路元件（如復位電容、電阻）是否脫焊或損壞。
若有獨立啟動按鈕，測試按鈕通斷性（按下時導通，松開時斷開）；若按鈕故障，更換同型號開關。
5. 關鍵元件損壞（如功率管、驅動芯片）
可能問題：高壓輸出級的功率管（如MOSFET/IGBT）或驅動芯片在上電瞬間因靜電、過壓損壞，導致保護電路動作（如過流保護鎖死），阻止設備啟動。
維修操作：
觀察功率管與驅動芯片外觀（是否有燒蝕、鼓包），用萬用表檢測功率管柵極-源極/漏極-源極間阻抗（正常應有特定阻值范圍，若短路則損壞）；若驅動芯片無輸出信號（用示波器檢測驅動波形），需更換同型號芯片。
三、維修后驗證
基礎啟動測試：修復后接通電源，觀察指示燈是否亮起、風扇是否運轉，前面板是否顯示默認參數（如無顯示則檢查控制板供電）。
功能聯動測試：短時間上電（不接負載），確認無異常告警后，逐步加載測試（如接入低阻抗負載驗證啟動穩定性）。
