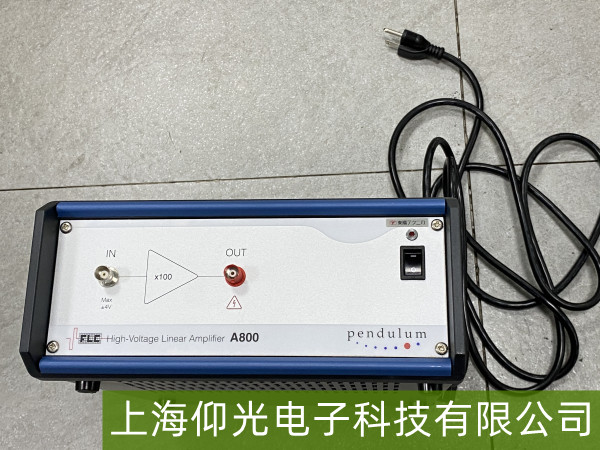

Pendulum 高壓線性放大器輸出失真故障維修
【作者】:ZMT 【發布時間】:2026-2-2 【來源】:上海仰光電子科技有限公司
Pendulum 高壓線性放大器輸出失真故障維修
一、故障現象確認
典型表現：放大器輸出信號出現波形畸變（如正弦波頂部削頂、底部截斷，或方波上升沿/下降沿出現臺階、振蕩）、諧波成分異常（頻譜分析顯示高次諧波含量超標），但輸入信號正常（通過示波器檢測輸入端波形無失真）。需優先區分是輸入信號問題、負載異常，還是放大器自身故障。
二、核心故障原因與維修要點
1. 輸入信號過載或失真
要點：輸入信號幅度超過放大器線性工作范圍（如標稱輸入±1V，實際輸入±3V），或輸入信號本身存在高頻噪聲/畸變，導致放大器進入非線性區輸出失真。
維修操作：
用示波器檢測輸入端信號幅度（峰值/有效值）及波形（是否含高頻毛刺），確認是否超出放大器輸入規格（參考手冊標定值）；若輸入過載，需在前端增加衰減器（如電阻分壓器）或濾波電路（低通濾波抑制高頻噪聲）。
2. 電源供電不穩定
要點：高壓線性放大器依賴穩定的直流供電（如±15V、±100V等），若供電電壓波動（如紋波過大、瞬時跌落）、電源模塊內阻過高，會導致放大器偏置點偏移或動態響應變差，輸出信號出現削頂/振蕩。
維修操作：
用示波器檢測電源輸出端紋波（正常應＜5%額定電壓，如±100V電源紋波＜5Vpp），用萬用表測量空載/負載下的電壓穩定性（波動范圍需＜±1%）；若紋波過大，檢查電源濾波電容（如電解電容容量下降、失效）并更換；若電壓跌落，排查電源功率是否不足（如負載電流超限）。
3. 放大器內部元件老化或損壞
要點：核心元件（如功率晶體管、運算放大器、反饋電阻）長期使用后性能衰減（如晶體管β值下降、電阻阻值漂移），或關鍵器件（如輸出級MOSFET/IGBT）擊穿/短路，導致線性放大能力下降，輸出信號非線性失真。
維修操作：
斷開負載，輸入標準測試信號（如小幅度正弦波），用示波器觀察輸出波形是否恢復；若正常，則故障在負載側；若仍失真，需拆解檢查內部電路。重點檢測輸出級功率管（如柵極驅動電壓是否正常、漏源極間阻抗是否異常）、反饋回路電阻（阻值是否偏離標定值±5%）、運算放大器（是否發熱異常）。
若發現元件損壞（如電容鼓包、晶體管擊穿），需更換同型號/參數元件（參考維修手冊電路圖）。
4. 負載阻抗不匹配
要點：放大器設計時需匹配特定負載阻抗（如50Ω、1kΩ），若實際負載阻抗過低（如短路）或過高（如開路），會導致輸出電流/電壓失衡，波形出現削頂或振蕩。
維修操作：
用萬用表測量負載實際阻抗（與放大器手冊標定值對比），若阻抗異常，檢查負載連接線（是否斷路/短路）或負載設備（如傳感器、線圈是否損壞）；必要時在輸出端串聯/并聯匹配電阻（需計算確保阻抗匹配）。
5. 反饋回路異常
要點：線性放大器依賴反饋電路（如電壓負反饋）維持線性度，若反饋電阻斷路、電容漏電或反饋路徑被干擾，會導致增益失控，輸出信號失真。
維修操作：
檢查反饋回路連接（如電阻/電容焊點是否脫焊、線纜是否松動），用萬用表測量反饋電阻阻值（是否與標定值一致）；若反饋電容漏電（用絕緣電阻表測漏電流），需更換同規格電容。
三、維修后驗證
基礎測試：輸入標準正弦波信號（幅度/頻率在標定范圍內），用示波器觀察輸出波形是否恢復線性（無削頂/振蕩，波形與輸入一致）。
頻域分析：通過頻譜儀檢測輸出信號諧波含量（如THD總諧波失真應＜1%，具體參考手冊要求）。
負載適應性測試：連接實際負載，驗證不同負載條件下的輸出穩定性（失真是否復現）。
