施耐德 33595 測試箱觸控屏無響應故障維修
【作者】:ZMT 【發布時間】:2026-2-2 【來源】:上海仰光電子科技有限公司

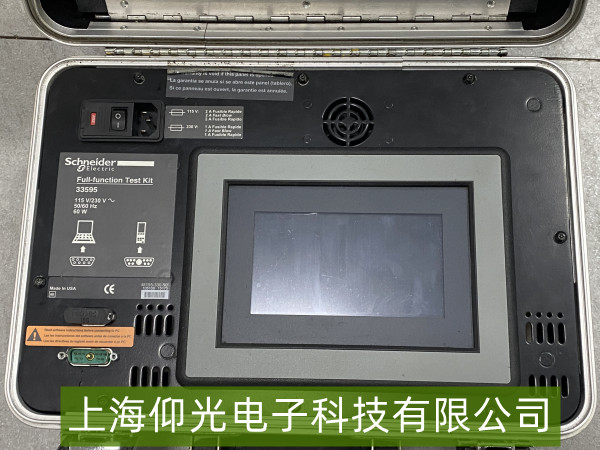

施耐德 33595 測試箱觸控屏無響應故障維修
一、故障現象確認
典型表現：測試箱觸控屏完全無觸摸反饋（點擊、滑動無反應），可能伴隨屏幕黑屏/白屏、背光不亮，或顯示內容凍結（如界面卡死無更新）。需優先區分是屏幕硬件故障、觸控模塊異常，還是系統/連接問題。
二、核心故障原因與維修步驟
1. 供電與連接異常
可能問題：觸控屏供電電壓不穩（如DC 12V/24V未達標）、排線松動/脫落（連接主控板或顯示模塊），或電源模塊故障導致無能量驅動屏幕。
維修操作：
用萬用表檢測觸控屏供電接口電壓（參考手冊標定值，如DC 12V±5%或24V±10%），確認供電正常；檢查屏幕與主控板的連接排線（如FPC軟排線）是否插緊（重新插拔并觀察是否到位），觀察排線是否有彎折、斷裂痕跡（若有則更換同規格排線）。
2. 觸控模塊硬件故障
可能問題：觸控傳感器（如電容/電阻式觸控層）損壞（如長期使用后導電層老化、觸控IC失效），或觸控驅動芯片（如負責信號處理的ASIC）故障，導致無法識別觸摸操作。
維修操作：
外觀檢查觸控屏表面是否有明顯裂痕、劃痕（可能破壞觸控層）；若為電容屏，嘗試用干凈軟布擦拭表面（避免靜電干擾）。
若屏幕背光正常但無觸控響應，拆開設備檢查觸控模塊連接器（如排線座是否有氧化、虛焊），用萬用表檢測觸控IC供電腳電壓（正常應為標定值，如3.3V/5V）；若供電異常，排查上游電路（如電源管理芯片）。
3. 系統軟件或配置問題
可能問題：測試箱操作系統崩潰（如程序卡死、死機）、觸控驅動程序未正確加載，或系統參數（如屏幕校準數據）丟失，導致觸控功能失效。
維修操作：
嘗試強制重啟測試箱（長按電源鍵10-15秒），觀察是否能恢復響應；若無效，進入系統恢復模式（如有）重置觸控配置（如恢復默認校準參數）。
若為可聯網設備，檢查系統是否有固件更新（升級至最新版本可能修復已知觸控BUG）；若問題持續，可能需要重新刷寫系統固件（需聯系施耐德技術支持獲取原廠固件包）。
4. 環境干擾或物理損傷
可能問題：測試箱工作環境存在強電磁干擾（如靠近變頻器、電機），或屏幕曾受外力撞擊（如跌落、擠壓），導致觸控模塊隱性損壞。
維修操作：
檢查測試箱安裝位置（遠離高頻設備，保持≥30cm間距）；若屏幕有外傷（如裂紋），需更換同型號觸控屏總成（觸控層與顯示層通常一體封裝）。
三、維修后驗證
基礎功能測試：通電后觀察屏幕背光是否正常亮起，點擊屏幕任意位置（如菜單鍵）確認是否有觸摸反饋（如界面跳轉）。
穩定性測試：連續操作10次以上（如滑動、點擊），驗證觸控響應是否持續靈敏（無延遲或斷觸）。
系統聯動測試：通過觸控屏操作測試箱核心功能（如參數設置、啟動測試），確認觸控與設備控制邏輯同步正常。
