MKS 蝶閥 T2BA01K34000 電氣控制異常故障維修
【作者】:YX 【發布時間】:2025-12-25 【來源】:上海仰光電子科技有限公司
MKS 蝶閥 T2BA01K34000 電氣控制異常故障維修

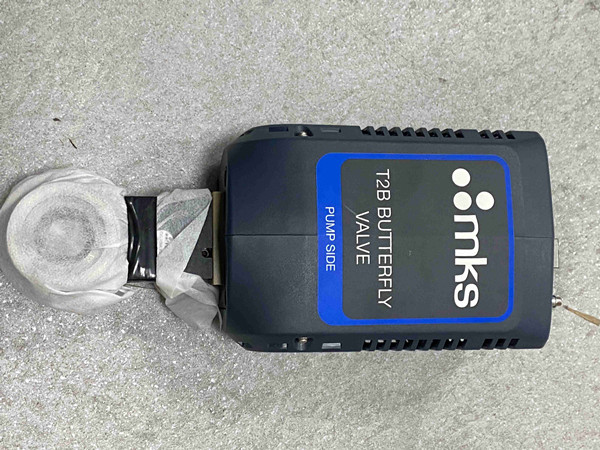

MKS 蝶閥 T2BA01K34000 為真空氣動蝶閥集成電氣控制與壓力變送一體化裝置，電氣控制異常為該型號高頻故障，主要表現為閥門無法啟閉、遠程 / 本地控制失效、上電跳閘、反饋信號異常、參數丟失、開度調節失靈、指示燈故障無響應等問題。該故障誘因集中在電氣接線松動、信號干擾、電源模塊故障、控制板元件損壞、執行機構驅動異常、標定參數漂移及外部通信故障，無機械硬損傷類關聯問題。維修遵循先斷電排查、先外部后內部、先信號后硬件、先校準后更換的核心原則，全程做好防靜電防護，嚴禁帶電拆裝接線端子，避免控制板芯片燒毀及二次故障，保障設備電氣回路安全穩定。
一、前置安全準備與基礎排查（首要執行，排除簡易故障）
停機斷電斷氣，關閉蝶閥上下游氣路閥門，排空管路殘余氣壓與真空度，確認閥體卸壓無負載，做好設備斷電掛牌警示，杜絕帶電操作風險。核對閥體電氣額定參數，該型號供電為DC24V±10% 標準電壓，變送反饋信號為 4-20mA 模擬量，開度控制為 0-10V，遠程通信為干接點信號，所有接線需嚴格匹配電氣原理圖。
全面檢查電氣連接部位，重點緊固航空插頭、接線端子、信號線接頭，排查端子引腳氧化、松動、虛接及線纜破損問題。該蝶閥的航空插頭為核心信號接口，引腳氧化會直接導致信號中斷，可用無水乙醇清潔引腳氧化層，涂抹導電膏增強接觸性；更換破損的雙絞屏蔽信號線，避免線纜芯線短路。
排查外部電磁干擾與接地問題。閥體安裝環境多靠近變頻器、射頻電源、真空泵等大功率設備，易產生電磁干擾引發控制紊亂，需檢查信號線屏蔽層是否單端可靠接地，接地電阻需≤4Ω，未接地則重新做接地處理，必要時加裝信號濾波器；同時檢查供電回路是否串入雜波，電壓波動過大需加裝穩壓電源，保障供電穩定性。
本地功能初步測試，接通電源后切換本地 / 遠程控制模式，觀察閥體指示燈、電磁閥動作聲響及開度調節按鍵反饋，區分是整體電氣故障還是單一控制模式失效，為后續精準定位提供依據。
二、核心故障定位與分級維修（按故障頻率排序，核心維修步驟）
電源模塊與供電回路故障維修（高頻主因）。MKS T2BA01K34000 內置 DC24V 開關電源模塊與穩壓電路，電源模塊電容鼓包、漏液、穩壓芯片損壞，會導致供電電壓不穩、上電跳閘或無供電輸出。用萬用表測量供電輸入端電壓，若電壓偏離 24V 額定值且波動超 ±5%，拆卸電源模塊護蓋，更換鼓包的高頻濾波電容與失效穩壓芯片；上電跳閘則排查電機線圈與電磁閥是否短路接地，測量線圈繞組電阻，阻值異常則更換同規格電磁閥與驅動線圈，恢復供電回路正常。
信號反饋與控制指令異常維修。該故障表現為閥門有供電但無動作、開度調節失靈、4-20mA 壓力反饋信號跳變 / 無輸出、0-10V 開度信號失真。先核對接線定義，區分控制信號線與反饋信號線，避免正負極接反；用信號發生器模擬輸入控制信號，若閥體無響應則判定信號接收電路故障，清潔變送模塊信號采集端，更換變送電路中失效的運算放大器與濾波電容；信號跳變則為外部干擾所致，更換屏蔽信號線并做好接地，加裝信號隔離器，消除射頻、工頻干擾，確保信號線性度達標。
控制板核心電路故障維修。控制板為閥體電氣控制核心，長期高溫、潮濕環境易造成板載電阻、電容、繼電器損壞，表現為按鍵失靈、指示燈不亮、模式切換失效。斷電后拆卸控制板，目視檢查元件有無燒損、鼓包、脫焊，用萬用表測量繼電器吸合狀態與芯片引腳電壓，更換損壞的貼片電容、電阻及繼電器；對虛焊焊點重新補焊，做好控制板防潮絕緣處理，避免粉塵、水汽侵蝕電路。
參數丟失與系統校準復位。設備長期斷電、電壓驟降易造成控制板存儲參數丟失，表現為開度記憶失效、壓力標定值漂移、控制邏輯紊亂。連接 MKS 專用校準軟件，進入參數配置界面，恢復出廠默認參數，重新執行零點校準與開度標定，在無壓空載狀態下復位壓力變送基準值，校準開度反饋精度，保存標定參數后重啟閥體，驗證控制指令與反饋信號的匹配度。
執行機構驅動異常處理。閥體氣動執行器配套的電磁換向閥、位置傳感器故障，會導致電氣信號正常但閥門無動作。檢查電磁換向閥供電是否正常，閥芯卡滯則拆解清潔并加注潤滑脂；位置傳感器反饋信號異常則更換同型號霍爾傳感器，調整傳感器安裝位置，確保閥門啟閉到位后反饋信號精準觸發。
三、維修后驗證與運維規范
維修完成后，依次接通電源與氣路，先測試本地控制模式，啟停閥門、調節開度，觀察指示燈、反饋信號是否正常；再切換遠程控制模式，發送 4-20mA/0-10V 控制信號，核對閥門開度與信號指令的一致性，壓力反饋數值誤差需≤±1%，連續運行 2 小時無卡頓、無信號中斷、無報警即為合格。日常維護需每月清潔電氣接頭與航空插頭，緊固接線端子；每季度檢測供電電壓與信號穩定性，重新校準一次控制參數；每年更換老化的信號線與供電回路保險絲，避免電氣元件老化引發故障。若經上述維修仍無法排除故障，需更換閥體原裝控制板，聯系 MKS 原廠進行整機電氣標定，杜絕核心電路故障導致的設備停機。
