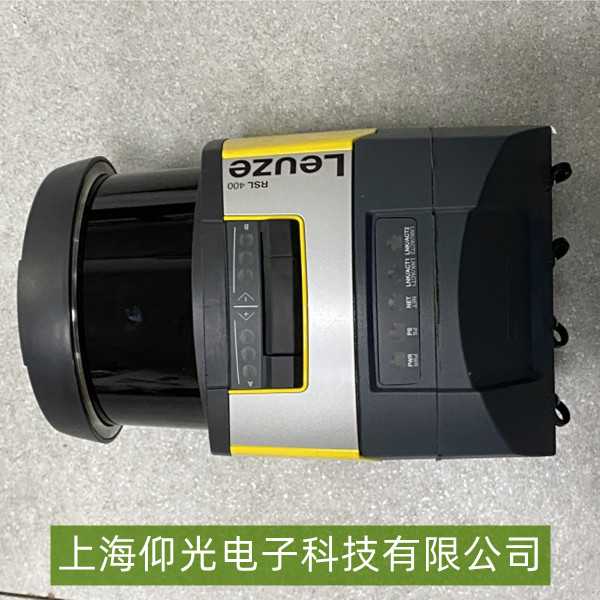

勞易測RSL 400激光掃描儀“PWR指示燈閃爍”故障維修指南
【作者】:ZMT 【發布時間】:2025-12-26 【來源】:上海仰光電子科技有限公司
勞易測RSL 400激光掃描儀“PWR指示燈閃爍”故障維修指南
勞易測RSL 400激光掃描儀的PWR（電源）指示燈正常狀態下應為常亮（綠色），若出現閃爍故障，通常表明電源供應或內部電路存在異常，需針對性排查與維修。以下是具體故障原因及維修方法：
一、故障原因分析
電源輸入問題
供電電壓不穩定：掃描儀工作電壓通常為24V DC（具體以手冊為準），若輸入電壓低于額定范圍（如低于20.4V）或波動過大（如±10%以上），會導致電源模塊無法穩定供電，觸發PWR燈閃爍保護。
電源線連接不良：電源線插頭松動、線纜破損（如內部銅絲斷裂）或接頭氧化，可能導致供電中斷或接觸電阻增大，影響電源穩定性。
電源適配器故障：外接電源適配器（如有）可能因老化、輸出電壓偏離標稱值（如輸出24V但實際僅21V），無法滿足掃描儀需求。
內部電源模塊故障
掃描儀內部的電源轉換電路（如DC-DC降壓模塊、穩壓芯片）可能出現元件損壞（如電容鼓包、電阻燒毀），導致無法將輸入電壓轉換為穩定的工作電壓，觸發保護機制。
電源模塊的保險絲（如有）可能因過流熔斷，切斷供電路徑，使PWR燈以異常頻率閃爍。
環境或外部干擾
強電磁干擾（如附近大功率電機、變頻器運行）可能影響電源模塊的信號處理，導致供電異常；
工作環境溫度過高（如超過50℃）或濕度過大（如＞80%RH），可能加速電源元件老化，引發故障。
二、維修方法
檢查電源輸入與連接
使用萬用表測量掃描儀輸入端的實際電壓（需斷開設備后測量），確認是否在標稱范圍內（如24V DC±5%）。若電壓過低或波動，檢查供電線路（如配電箱開關、線纜截面積是否不足），或更換穩定的24V電源適配器。
檢查電源線與掃描儀接口的連接狀態：重新插拔電源插頭，確保接觸緊密；觀察線纜外觀是否有破損、折痕，必要時更換新線纜；若接口氧化，可用電子清潔劑擦拭金屬觸點。
排查內部電源模塊
若外部電源正常，但PWR燈仍閃爍，需拆開掃描儀外殼（需專業資質，避免損壞精密元件），檢查內部電源模塊的電容、電阻等元件是否有明顯損壞（如電容頂部鼓包、電阻燒黑）。
使用萬用表檢測電源模塊的關鍵電壓節點（如5V、3.3V輸出端，參考手冊標注），若輸出電壓異常，說明電源模塊故障，需更換同型號電源板或模塊。
環境與干擾處理
將掃描儀移至遠離大功率設備（如電機、電焊機）的位置，避免電磁干擾；檢查工作環境溫度與濕度，必要時加裝散熱風扇或除濕設備，確保環境符合設備要求（通常溫度0~50℃，濕度10%~90%非冷凝）。
