MKS 蝶閥 T2BA01K34000 壓力顯示數值異常故障維修
【作者】:YX 【發布時間】:2025-12-25 【來源】:上海仰光電子科技有限公司

MKS 蝶閥 T2BA01K34000 壓力顯示數值異常故障維修

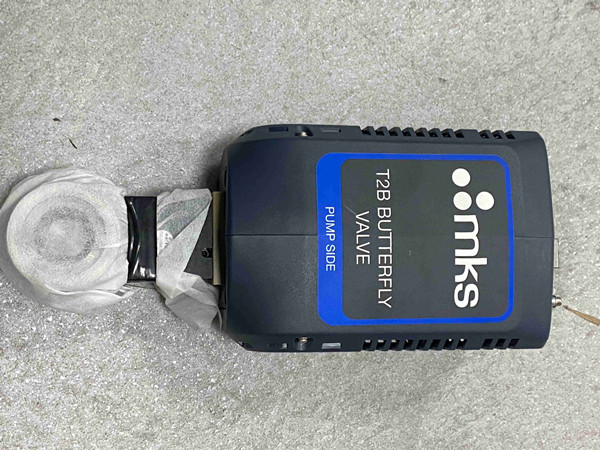

MKS 蝶閥 T2BA01K34000 為真空蝶閥 + 集成式壓力變送一體款,壓力顯示數值異常表現為數值漂移、跳變、偏高偏低、無數值或與實際工況不符,該故障核心誘因集中在壓力傳感模塊失效、氣路堵塞 / 泄漏、電氣信號異常、閥體閥板卡滯、參數校準丟失,無硬件燒毀類強故障,維修遵循「先氣路后電路、先校準后硬件、先外部后內部」原則,全程斷電停機操作,避免真空負壓傷人及元件靜電損壞。
一、前置安全排查與基礎檢測(優先排除易處理問題)
停機斷氣斷電,關閉閥體上下游氣路閥門,排空管路殘余氣壓 / 真空度,確認閥體處于卸壓狀態,避免拆裝時介質沖擊。檢查閥體與管路法蘭密封處、壓力接口是否有漏氣 / 漏真空,密封圈老化則更換氟膠密封墊,法蘭螺栓均勻擰緊,消除氣路泄漏導致的數值波動。
清潔壓力傳感取壓口,該款蝶閥壓力探頭集成在閥體側端,易被粉塵、油污、工藝介質堵塞,用無水乙醇浸泡的無塵棉簽擦拭取壓口濾網,氣路堵塞會造成壓力采樣不及時,表現為數值滯后、偏低。
檢測電氣連接,核對 4-20mA/0-10V 變送信號接線,緊固航空插頭端子,排查信號線屏蔽層是否接地良好,外部電磁干擾(變頻器、射頻電源)會導致數值跳變,需加裝信號濾波器,更換雙絞屏蔽信號線。
二、核心故障定位與分級維修(按故障頻率排序,核心維修步驟)
壓力傳感模塊故障維修(高頻主因)。MKS T2BA01K34000 內置高精度壓阻式壓力傳感器,傳感器膜片污染、老化或惠斯通電橋失衡,會直接導致數值異常。拆卸傳感模塊護蓋,用無塵布蘸異丙醇輕擦傳感膜片,嚴禁劃傷;用萬用表測變送輸出信號,空載時信號無穩定基準值則判定傳感器老化,更換同型號 MKS 原裝壓力傳感芯體,替換后做好密封處理,防止氣路漏氣。
閥體閥板卡滯與開度異常處理。閥板積垢、軸承卡澀會導致蝶閥實際開度與設定值不符,造成壓力反饋偏差。拆卸閥體端蓋,清潔閥板與閥腔內壁油污、粉塵,加注高真空專用潤滑脂,手動轉動閥板確認開合順暢,無卡滯異響;檢查伺服電機驅動扭矩,扭矩不足則校準電機參數,避免閥板半開半閉引發壓力不穩。
校準參數丟失與重新標定。設備斷電后參數丟失、長期使用漂移,是數值不準的常見誘因。連接 MKS 專用校準軟件,進入壓力標定模式,接入標準壓力源,按量程依次輸入零點、中點、滿量程校準值,保存標定參數;無軟件則通過閥體本地按鍵執行手動零點校準,在無壓空載狀態下復位零點基準,恢復壓力顯示精度。
控制板與變送電路檢修。檢測閥體控制板供電電壓(DC24V),電壓波動超 ±5% 則加裝穩壓電源;排查變送電路濾波電容、運算放大器,電容鼓包漏液或芯片損壞會導致信號失真,更換同規格元件后復測變送信號,確保信號線性度達標。
三、維修后驗證與運維規范
維修完成后,通氣路逐步升壓 / 抽真空,觀察壓力顯示數值與標準壓力表比對,誤差≤±1% 為合格,連續運行 2 小時數值無漂移、無跳變即為修復。日常維護需每月清潔取壓口濾網與閥腔,每季度執行一次壓力零點校準,每年更換傳感模塊密封圈與閥板潤滑脂;避免閥體在超溫、強腐蝕介質環境中使用,延長傳感模塊使用壽命。
若經上述操作故障未排除,需更換閥體集成控制板,或聯系上海仰光維修中心,杜絕因核心電路故障導致的二次損壞。
