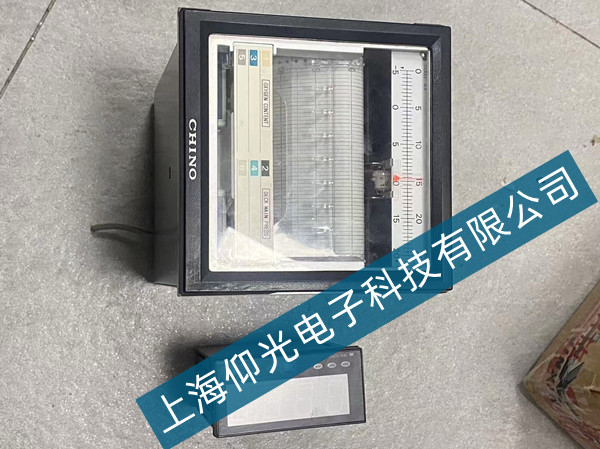

千野有紙記錄儀 EL982C001 通訊失敗、數據無法上傳故障維修
【作者】:YX 【發布時間】:2026-3-17 【來源】:上海仰光電子科技有限公司
千野有紙記錄儀 EL982C001 通訊失敗、數據無法上傳故障維修
千野 EL982C001 有紙記錄儀在工業現場常用于溫度、壓力、流量等數據的實時記錄與上傳，通訊失敗、數據無法上傳會導致上位機無法采集數據，影響生產監控與歷史數據追溯。該故障主要集中在通訊設置、線路連接、接口電路及主板通訊模塊，需按照由外到內、由簡到繁的思路逐步檢修，快速定位并排除問題。
首先檢查通訊線路與物理連接。通訊故障多由 RS232、RS485 線纜破損、接線松動、極性接反、屏蔽層接地不良引起。現場環境復雜，線纜易受震動、腐蝕、電磁干擾影響，出現接觸不良或信號衰減。先斷電檢查接線端子，確認 A、B 端接線正確牢固，無短路、斷路現象；更換標準屏蔽通訊線，保證接地可靠，避免變頻器、電機等設備產生干擾，導致通訊時斷時續或完全中斷。若線路正常仍無法連接，再檢查設備參數設置。
其次核對通訊參數配置。進入記錄儀系統菜單，檢查通訊端口、波特率、數據位、停止位、校驗位、設備地址等參數，確保與上位機、組態軟件完全一致。參數不匹配是通訊失敗的常見原因，地址沖突、波特率不一致會導致設備無法握手，數據無法傳輸。將參數重新設置并保存，重啟設備與上位機，重新建立通訊連接。若參數正確仍通訊異常，繼續排查硬件接口。
然后檢測通訊接口電路。拆機檢查 RS485/RS232 接口模塊，查看接口芯片、限流電阻、保護二極管是否存在擊穿、燒蝕、虛焊等問題。現場常有雷擊、浪涌、誤接高壓導致通訊芯片損壞，使接口失去收發功能。使用萬用表測量接口供電電壓、信號引腳電平，判斷接口電路是否正常工作，更換損壞的通訊芯片、二極管及外圍元件，對虛焊焊點進行補焊，恢復接口電路功能。
最后排查主板與通訊模塊故障。若接口電路正常，故障多為主板控制芯片、通訊處理單元異常，或內部排線、連接器接觸不良。重新插拔主板與通訊板連接線，清理接口氧化部位，保證信號傳輸穩定。若仍無法通訊，說明主板通訊模塊損壞，需維修或更換主板。維修完成后，連接上位機進行通訊測試，數據上傳穩定、無丟包、無中斷，記錄儀與上位機通訊正常，故障徹底排除。
日常使用中，規范接線、做好屏蔽接地、定期檢查線路與接口，可有效降低通訊故障，保障設備數據穩定上傳。
