千野有紙記錄儀 EL982C001 通道顯示 “––––” 無讀數故障維修
【作者】:YX 【發布時間】:2026-3-17 【來源】:上海仰光電子科技有限公司
千野有紙記錄儀 EL982C001 通道顯示 “––––” 無讀數故障維修

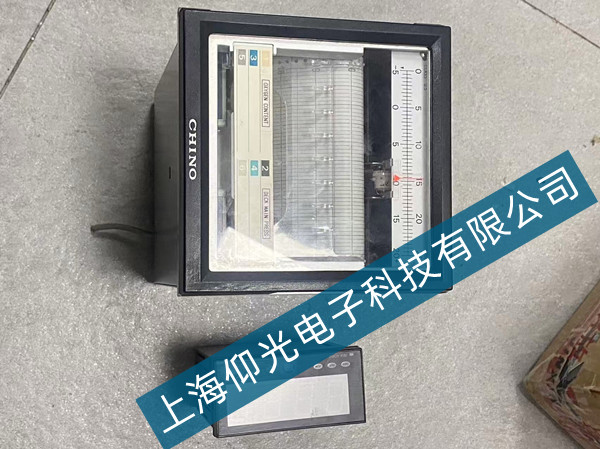

千野 EL982C001 有紙記錄儀在運行中出現通道顯示 “––––”、無測量數值、無法正常記錄曲線，是現場較為常見的信號輸入類故障。該現象主要表示設備未檢測到有效輸入信號，處于開路或異常保護狀態，若不及時處理，會導致數據缺失、記錄中斷，影響生產監控與數據追溯。本次按照先外部后內部、先簡易后復雜的思路進行系統性檢修，快速定位并排除故障。
首先進行外部檢查，排除接線與傳感器問題。先斷電打開儀表接線端子，檢查熱電偶、熱電阻或 4-20mA 信號接線是否松動、氧化、斷線，很多故障是由于端子長期震動、高溫環境導致接觸不良。使用萬用表測量傳感器信號，判斷傳感器是否損壞、斷路或輸出異常，同時檢查信號線纜是否破損、屏蔽層接地是否良好，避免外部干擾或信號中斷導致儀表識別不到輸入。確認傳感器、線纜、接線均正常后，仍顯示 “––––”，可判定故障在儀表內部。
其次檢查輸入配置與通道參數。進入儀表設置界面，查看該通道信號類型、量程、輸入模式是否與現場傳感器一致，例如熱電偶設置成熱電阻、量程設置錯誤、通道未啟用，都會導致儀表無法識別信號，直接顯示橫杠。將參數恢復為對應信號類型，重新設置量程與冷端補償，保存后重啟儀表。若參數正確依舊無讀數，說明硬件存在故障，需要進一步拆機檢修。
然后拆機檢查內部通道板與輸入回路。重點檢查信號輸入端子板、多路切換開關、運算放大電路、AD 轉換模塊。觀察電路板是否有燒痕、元件鼓包、虛焊、腐蝕等現象，這類問題多見于長期在潮濕、多粉塵環境運行的設備。檢測通道板供電電壓、輸入回路限流電阻、保護二極管，部分儀表因雷擊、高壓串入造成輸入元件擊穿，導致通道開路，儀表檢測不到信號便顯示 “––––”。對虛焊點位進行補焊，更換損壞的電阻、二極管及輸入芯片。
最后排查主板通信與通道模塊故障。若單個通道異常，多為對應通道板損壞；若全部通道均顯示橫杠，多為主板與通道板通信異常、接口松動或主板 AD 電路故障。重新插拔內部排線與連接器，確保接觸可靠，更換故障通道模塊。維修完成后上電，接入標準信號進行校驗，觀察通道讀數正常、顯示穩定、記錄筆正常輸出曲線，無跳變、無斷記，故障徹底排除。
日常使用中，定期緊固端子、做好信號屏蔽、保持儀表環境干燥，可有效減少此類故障，保障記錄儀長期穩定運行。
