奇石樂電荷放大器“通道間串擾”故障維修指南
【作者】:ZMT 【發布時間】:2025-12-27 【來源】:上海仰光電子科技有限公司
奇石樂電荷放大器“通道間串擾”故障維修指南

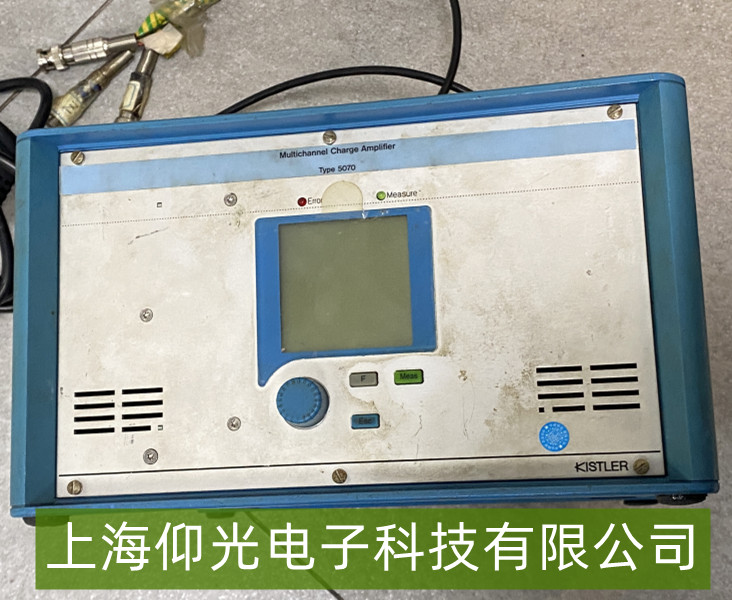

奇石樂電荷放大器（如Type 5070等型號）在多通道同步測量時，若出現“通道間串擾”故障（即某一通道的輸入信號異常出現在其他通道輸出中），會直接影響測量數據的準確性與可靠性。以下是針對性維修與排查方法：
一、故障表現與初步判斷
典型現象：當僅激活某通道并輸入信號（如連接單個壓電傳感器）時，其他未使用的通道輸出端出現微弱但可檢測的相似信號（通過示波器或數據采集系統觀察）；多通道同時測量時，各通道信號相關性異常升高（非預期耦合）。
快速驗證：斷開所有傳感器輸入，短接所有輸入端口至地（或懸空），觀察輸出是否仍有殘留噪聲或交叉信號；若串擾消失，則問題可能與外部干擾或連接有關；若仍存在，則為放大器內部通道隔離故障。
二、核心故障原因與維修步驟
輸入線纜與連接器問題
原因：多通道共用同一線槽或線纜屏蔽層破損時，相鄰通道的信號可能通過電磁感應耦合（尤其是高頻信號）。壓電傳感器的高阻抗輸出對干擾更敏感。
維修方法：檢查輸入線纜是否采用雙絞屏蔽線（推薦奇石樂原廠或低噪聲專用線），且屏蔽層僅在放大器端單點接地（避免多點接地形成環路）；重新整理線纜布局，確保通道間物理間隔≥10cm，避免平行布線；更換破損或老化的線纜（尤其是插頭焊接點氧化或接觸不良）。
通道隔離性能下降
原因：電荷放大器內部各通道間的電氣隔離設計（如光電隔離或變壓器耦合）可能因長期使用導致絕緣老化（如電路板爬電、元件引腳短路），或增益設置過高時放大微弱串擾信號。
維修方法：通過放大器前面板或配套軟件（如KiCenter）檢查各通道增益設置是否一致（避免某通道增益過高放大干擾）；若懷疑內部隔離故障，需用示波器測量非激活通道輸入端接地時的輸出噪聲（正常應接近零偏置），若存在持續微小信號則表明隔離失效。此問題通常需返廠維修（更換隔離器件或修復電路板絕緣層）。
接地與屏蔽不當
原因：系統接地不良（如放大器、傳感器、數據采集設備多點接地形成地回路）會引入共模干擾，表現為通道間串擾。
維修方法：統一所有設備（放大器、傳感器、采集系統）的接地端至同一接地點（單點接地），避免浮地或環路接地；檢查放大器外殼接地是否可靠（接地電阻＜1Ω）；為傳感器與線纜屏蔽層添加獨立接地導線（僅一端接地）。
三、預防與日常維護建議
定期檢查線纜：每季度檢查輸入線纜的屏蔽層完整性及插頭連接狀態，避免彎折或擠壓導致內部導線斷裂。
合理設置增益：根據傳感器靈敏度調整各通道增益，避免過高增益放大微弱干擾信號（建議先通過單通道測試確定最佳增益值）。
環境控制：避免將放大器置于強電磁場（如電機、高頻設備）附近，必要時加裝金屬屏蔽罩。
