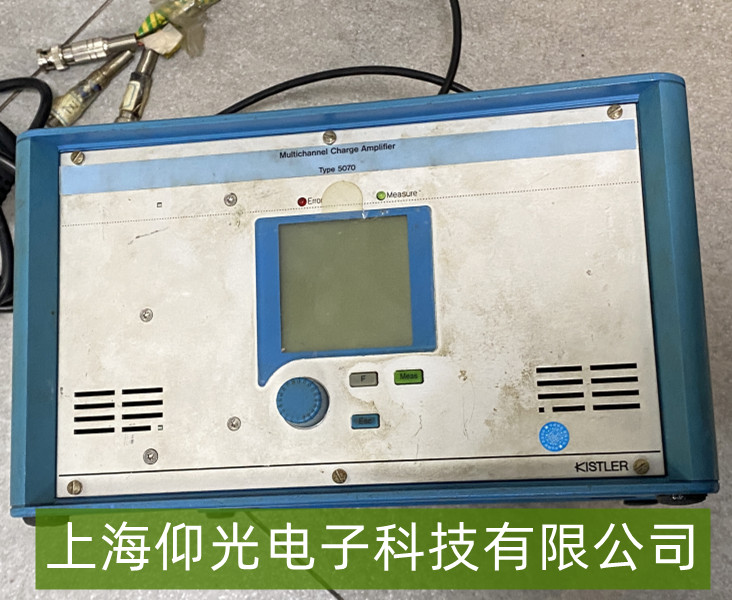

奇石樂Type 5070電荷放大器“通道無信號輸出”故障維修
【作者】:ZMT 【發布時間】:2025-12-27 【來源】:上海仰光電子科技有限公司
奇石樂Type 5070電荷放大器“通道無信號輸出”故障維修指南
奇石樂Type 5070電荷放大器是動態信號測量（如振動、沖擊測試）的關鍵設備，若出現“通道無信號輸出”故障，需系統排查硬件、連接及參數設置問題。以下為針對性維修步驟：
一、快速基礎排查
電源與供電：確認放大器已接入24V DC（或標稱電壓）穩定電源，電源指示燈（通常為綠色）是否正常亮起。若指示燈熄滅，檢查電源線是否松動、保險絲是否熔斷（用萬用表測量電源模塊輸出電壓是否符合規格）。
輸入信號連通性：檢查傳感器（如壓電式加速度計）與電荷放大器輸入端口的連接線纜是否完好（無斷裂、破損），接頭是否擰緊（壓電傳感器需專用低噪聲電纜，避免接觸電阻過大）。可嘗試更換備用線纜或直接短接輸入端（部分型號支持模擬信號輸入測試），觀察輸出是否恢復。
二、關鍵故障點深度排查
傳感器與前置適配問題
壓電傳感器未正確連接：壓電傳感器輸出為高阻抗電荷信號，需通過電荷放大器內部的高阻抗輸入級轉換。若傳感器極性接反（部分型號對正負極敏感）或未連接，會導致無信號輸出。檢查傳感器引腳定義（通常紅色為正極，黑色為負極），確保與放大器輸入端口匹配。
靈敏度設置不匹配：若放大器輸入靈敏度參數（如pC/g或pC/ms⁻²）與傳感器實際靈敏度差異過大（例如設置為100pC/g但傳感器實際為10pC/g），可能導致輸出信號超出量程被截?cái)唷Ｍㄟ^(guò)前面板或配套軟件（如Kistler KiCenter）檢查并調整靈敏度參數至傳感器標定值。
內部電路與增益模塊
增益檔位錯誤：電荷放大器通常有多個增益檔位（如×1、×10、×100），若當前檔位設置過低（如傳感器輸出微弱信號但增益選×1），輸出信號可能低于后續采集系統的分辨率閾值。嘗試切換至更高增益檔位（如×100），觀察輸出變化。
內部電路故障：若輸入連接正常且參數設置無誤，可能是放大器內部的高阻抗輸入級、電荷-電壓轉換電路（如運放芯片）或輸出級損壞。常見表現為所有通道均無輸出（單通道故障則可能是該通道獨立元件問題）。此時需用示波器檢測輸入端是否有電荷信號（微小電壓波動），以及輸出端是否存在直流偏置或波形畸變。非專業人員建議聯系奇石樂官方售后，避免自行拆解導致靜電損傷（壓電電路對靜電敏感）。
三、其他注意事項
環境干擾：強電磁場（如電機、變頻器附近）可能干擾放大器信號處理，確保設備遠離干擾源并可靠接地（接地電阻＜1Ω）。
校準與維護：長期使用后，放大器內部可能因溫漂或元件老化導致性能下降。建議每年使用標準電荷源（如奇石樂校準儀）進行校準，驗證增益精度與零點偏移。
