安川AKS-0112手持示教器通信異常故障維修指南
【作者】:ZMT 【發布時間】:2025-12-20 【來源】:上海仰光電子科技有限公司

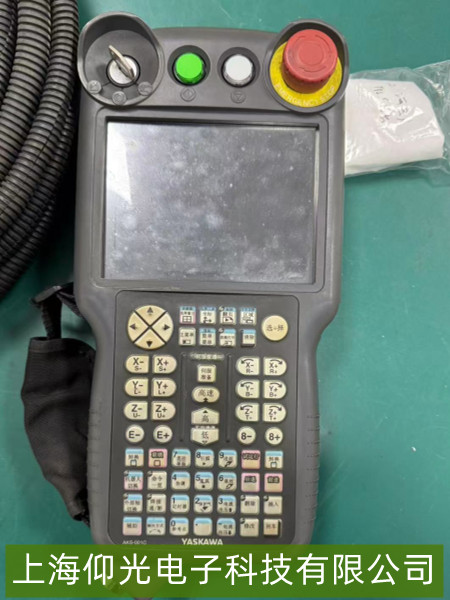

安川AKS-0112手持示教器通信異常故障維修指南
一、故障現象
安川AKS-0112手持示教器在與機器人控制器（如安川YRC系列）通信時，出現連接失敗、數據傳輸中斷、畫面卡頓無響應等問題，具體表現為：示教器界面提示“通信超時”“無設備連接”，或操作指令無法下發至機器人（如點動、程序啟動失效）。
二、常見故障原因
物理連接問題
示教器與控制器間的通信線纜（如以太網線、專用通信線）松動、破損或接口氧化，導致信號傳輸不穩定。
控制器通信端口（如RJ45、DB9）針腳彎曲、接觸不良，或示教器側接口進液/積灰。
通信參數配置錯誤
示教器與控制器的**IP地址、波特率、通信協議（如Modbus/TCP、Yaskawa專用協議）**未匹配（例如IP段沖突或協議類型選擇錯誤）。
示教器軟件版本過舊，與控制器固件不兼容。
硬件故障
示教器內部通信模塊（如通信芯片、接口電路）損壞，或控制器通信端口電路故障（如保險絲熔斷、信號處理芯片異常）。
電源供電不穩定（示教器或控制器電壓不足），影響通信模塊正常工作。
環境干擾
強電磁干擾（如附近大型電機、變頻器未屏蔽）導致通信信號畸變。
三、維修步驟
基礎排查
檢查物理連接：重新插拔示教器與控制器的通信線，確保接口緊密；觀察線纜外觀有無破損、彎折，必要時更換備用線測試。
確認通信參數：進入示教器“系統設置”菜單，核對IP地址、波特率、協議類型是否與控制器配置完全一致（參考安川手冊默認參數）。
深度檢測
測試通信端口：用萬用表檢測控制器通信端口的電壓（如RS-485/232的±12V參考電平），或通過替換法（換一臺正常示教器連接同一控制器）判斷是示教器還是控制器端口故障。
檢查硬件模塊：若參數與連接均正常，可能是示教器內部通信芯片（如以太網控制器）或控制器通信電路損壞，需專業儀器檢測（如示波器測信號波形），必要時更換模塊。
其他處理
升級軟件：若參數匹配但通信仍異常，嘗試更新示教器固件至與控制器兼容的版本（通過安川官方工具）。
排除干擾：遠離強電磁設備，或?yàn)橥ㄐ啪�加裝屏蔽層并可靠接地。
