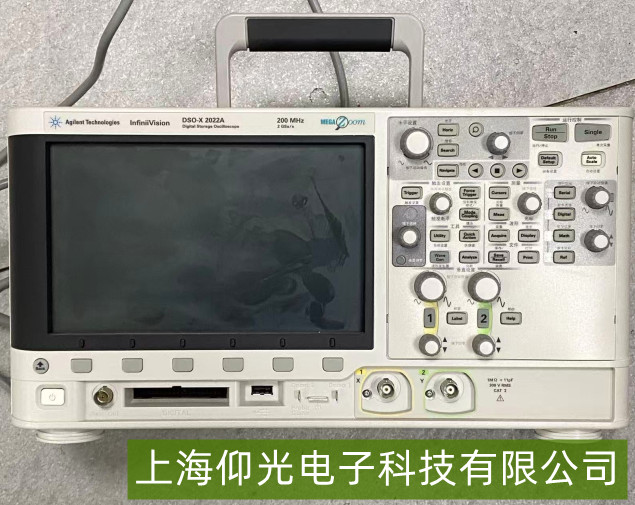

安捷倫DSO-X2022A示波器按鍵失靈故障維修

【作者】:ZMT 【發布時間】:2025-12-20 【來源】:上海仰光電子科技有限公司

安捷倫DSO-X2022A示波器按鍵失靈故障維修

針對安捷倫DSO-X2022A示波器按鍵失靈故障的維修指南，涵蓋常見原因與解決步驟：

一、故障現象
安捷倫DSO-X2022A示波器的物理按鍵（如菜單鍵、垂直/水平調節鍵、觸發設置鍵等）出現無響應、反應延遲、卡滯或誤觸發等問題，導致無法通過按鍵完成正常操作（如調整量程、切換模式等），但觸摸屏（若有）或遠程控制可能仍可用。

二、常見故障原因
按鍵物理損壞
長期頻繁按壓導致按鍵內部導電橡膠老化、磨損或斷裂，或按鍵帽與電路板接觸點臟污、氧化，造成接觸不良。
電路連接問題
按鍵排線與主控板連接松動、排線斷裂，或接口處因震動導致虛焊，信號無法正常傳輸。
主板控制芯片故障
負責按鍵信號處理的微控制器（MCU）或I/O接口芯片因靜電損傷、電壓波動或老化出現邏輯錯誤，無法識別按鍵輸入。
環境因素影響
示波器長期處于潮濕、多塵環境，導致按鍵內部積灰或電路腐蝕；或意外進水（如液體潑濺）造成短路。

三、維修步驟
基礎排查
斷開電源，靜置10分鐘排除靜電干擾；重新開機，測試按鍵是否恢復（短暫故障可能自行恢復）。
用軟毛刷或壓縮空氣清潔按鍵縫隙，去除灰塵或碎屑（避免使用酒精直接擦拭電路部分）。

硬件檢測
拆機檢查按鍵排線連接：確認排線與主板的接口是否松動（重新插拔固定），觀察排線是否有折痕或斷裂（如有需更換排線）。
檢查按鍵組件：拆下按鍵面板，觀察導電橡膠是否磨損（若表面發黑、變硬需更換）；用萬用表測量按鍵按下時對應電路的通斷（正常應導通，失靈則可能斷路）。

深度維修
若排線、按鍵組件正常但故障仍存在，可能是主板控制芯片問題（需專業儀器檢測MCU引腳電壓或信號波形），建議聯系安捷倫官方授權維修點更換芯片或主板模塊。
若因進水導致短路，需徹底干燥電路板（使用無水酒精清洗腐蝕點并烘干），修復受損線路。
