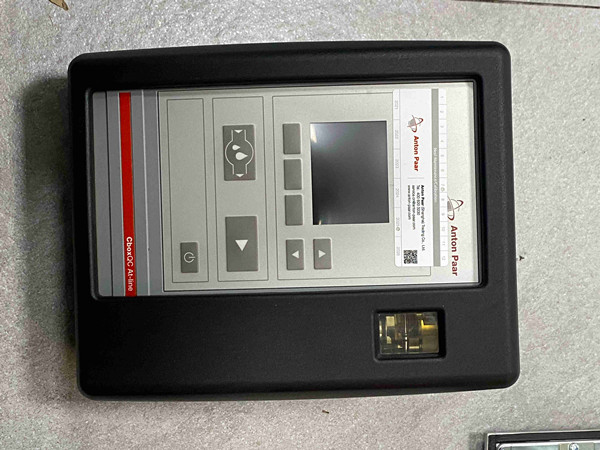

安東帕 MFD2021 在線檢測儀按鍵失靈故障維修方案
【作者】:YX 【發布時間】:2025-12-19 【來源】:上海仰光電子科技有限公司
安東帕 MFD2021 在線檢測儀按鍵失靈故障維修方案
安東帕 MFD2021 在線檢測儀的按鍵失靈故障，多集中于按鍵硬件接觸、電路連接及軟件響應三類問題，以下是分步驟維修思路與操作要點：
一、前置排查：區分故障類型
首先通過操作驗證明確失靈范圍：
單按鍵失靈：僅某一個按鍵（如 “確認”“校準” 鍵）無響應，多為單個按鍵硬件故障；
全按鍵失靈：所有按鍵均無反應，需優先排查電路供電或軟件通訊問題；
按鍵間歇性失靈：按鍵時靈時不靈，通常是接觸不良或線路虛接導致。
二、核心維修步驟：分場景處理
（一）單按鍵硬件故障維修
MFD2021 采用薄膜按鍵結構，單鍵失靈多為按鍵觸點磨損或氧化：
拆解按鍵面板：斷開設備電源，拆除檢測儀的防爆外殼（注意保留防爆密封件），取下按鍵薄膜面板；
清潔 / 更換按鍵觸點：用酒精棉擦拭失靈按鍵的導電橡膠觸點及 PCB 板上的金屬觸點，去除氧化層；若觸點磨損嚴重，需更換同型號的薄膜按鍵面板；
裝配測試：重新安裝面板后通電，測試按鍵響應是否恢復，注意避免面板錯位導致按鍵與觸點接觸不良。
（二）全按鍵失靈的電路與軟件排查
供電電路檢測：
用萬用表測量按鍵電路的供電電壓（通常為 3.3V 或 5V），若電壓為 0，需檢查供電線路的保險絲、限流電阻是否熔斷，更換故障元件后恢復供電；
按鍵接口電路維修：
按鍵信號通過接口芯片（如 74HC165）傳輸至主控板，若接口芯片損壞，會導致信號無法傳輸，需用示波器檢測芯片的輸入 / 輸出信號，更換故障芯片；
軟件響應異常處理：
若電路供電正常，需通過上位機連接設備，升級 MFD2021 的固件至最新版本；若固件升級無效，執行 “工廠復位” 操作，恢復按鍵的軟件響應邏輯。
（三）間歇性失靈的線路虛接修復
檢查按鍵排線：
薄膜按鍵與主控板的連接排線易因振動松脫，需重新插緊排線，并加固排線接口的卡扣；
焊接虛接焊點：
若排線接口的 PCB 焊點虛接，需用烙鐵重新焊接焊點，確保線路導通穩定。
三、維修后驗證與注意事項
維修完成后，需連續操作所有按鍵 5 次以上，確認響應靈敏無延遲；同時重新裝配防爆外殼時，需檢查密封件是否完好，避免破壞設備的防爆防護等級。
需注意：MFD2021 作為在線檢測設備，維修時需先斷開工藝流路并斷電，避免介質泄漏或觸電風險；按鍵面板屬于精密部件，拆解時避免用力拉扯排線，防止線路斷裂。
