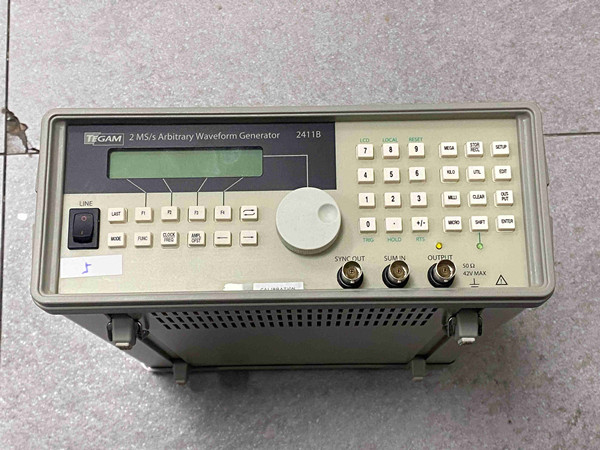

TEGAM 2411B 任意波形發生器無輸出信號故障維修
【作者】:YX 【發布時間】:2025-12-17 【來源】:上海仰光電子科技有限公司
TEGAM 2411B 任意波形發生器無輸出信號故障維修
TEGAM 2411B 任意波形發生器無輸出信號，故障根源集中在參數設置、連接鏈路、保護機制觸發或內部信號鏈硬件損壞，需按 “先軟件后硬件、先外部后內部” 的邏輯分層排查，既快速解決常見問題，又精準定位復雜故障，具體維修流程如下：
一、基礎設置與連接排查（優先解決非硬件故障）
多數無輸出問題源于操作不當或連接異常，無需拆機即可排查：
核心參數核對：確認輸出通道已啟用（面板 OUTPUT 鍵指示燈亮），波形幅度設置≥50mVpp（避免因幅度為 0 導致無輸出），頻率在設備量程內（DC-1MHz）；檢查耦合方式與負載匹配，若負載為 50Ω，需將示波器輸入阻抗設為 50Ω，避免阻抗不匹配導致信號衰減；切換 DC/AC 耦合模式（測直流信號選 DC，交流信號選 AC），排除耦合方式錯誤導致的信號屏蔽。
連接鏈路測試：更換已知完好的 BNC 連接線，用無水乙醇清潔設備輸出端口、負載接口的金屬觸點，去除氧化層與積灰，確保連接緊密；檢查 BNC 線內部是否斷線，可通過萬用表測量線纜通斷性驗證；若使用探頭，確保探頭地線夾子牢固接地，避免懸空導致信號無法傳輸。
保護機制復位：若此前接通過短路或過載負載，設備可能觸發過流保護，導致輸出關閉。斷開負載后斷電 30 秒，釋放內部保護鎖定，重新通電后測試輸出；觀察面板是否有 “OVERLOAD” 報警提示，若有則需先排查負載短路問題。
二、軟件與系統復位（解決固件 / 參數異常）
參數錯亂或固件漏洞可能導致信號輸出指令未執行：
恢復出廠設置：按面板 “MENU” 鍵→進入 “System” 菜單→選擇 “Factory Reset”，確認后重啟設備，清除異常參數（復位前可備份重要波形數據）；重啟后默認生成正弦波（幅度 1Vpp、頻率 1kHz），直接連接示波器測試是否有輸出。
固件升級與校準：登錄 TEGAM 官網，下載 2411B 最新固件版本，通過 USB 接口完成升級，修復固件層面的輸出驅動漏洞；升級后執行設備自校準（“MENU”→“Calibration”→“Auto Cal”），確保信號鏈參數精準，避免因校準數據丟失導致無輸出。
通道切換驗證：若設備支持多通道，將波形參數復制到備用通道，啟用備用通道輸出，若備用通道有信號，說明原通道軟件配置異常，可通過 “Channel Reset” 功能重置原通道。
三、內部硬件故障檢測與維修
若上述操作無效，需拆機排查內部信號鏈硬件：
輸出鏈路檢測：拆機后聚焦輸出模塊，用萬用表測量輸出繼電器觸點阻值，若阻值無窮大，說明繼電器觸點氧化或損壞，需更換同型號繼電器；檢查輸出衰減器、前置放大器芯片（如 OPA211），用示波器測量放大器輸入 / 輸出端，若輸入端有信號、輸出端無信號，說明放大器芯片失效，需更換同規格芯片。
電源與驅動電路排查：測量電源板向信號輸出模塊的供電電壓（通常為 ±15V、5V），若電壓異常，檢查供電電路中的濾波電容、穩壓芯片，電容鼓包則更換同耐壓值電容，穩壓芯片損壞則替換對應型號；檢測信號驅動芯片（如 SN75176）的供電與使能引腳，確保芯片正常工作。
主控板與 FPGA 檢測：若輸出模塊供電與元件正常，需檢查主控板與輸出模塊的連接排線，重新插緊松動的排線；用示波器檢測 FPGA 輸出的波形控制信號，若無信號則說明主控板未下發指令，可能是 FPGA 芯片或控制邏輯電路故障，需聯系 TEGAM 授權售后進行專業檢修。
四、測試驗證與注意事項
維修后需分階段驗證：先空載測試輸出信號（幅度、頻率符合默認設置），再接入 50Ω 標準負載，用示波器監測信號穩定性；持續通電 1 小時，觀察無發熱、無報警后，確認維修合格。
維修過程中需注意：拆機前斷電放電，佩戴防靜電手環，避免靜電擊穿 FPGA、放大器等精密芯片；焊接元件時使用 320℃恒溫電烙鐵，快速點焊避免燙壞電路板；核心芯片（如 FPGA、專用驅動芯片）建議選用原廠配件，禁止用替代型號導致設備性能下降。若檢測到多層板內部短路、主控芯片燒毀等復雜故障，建議停止自行維修，交由專業維修機構處理。
