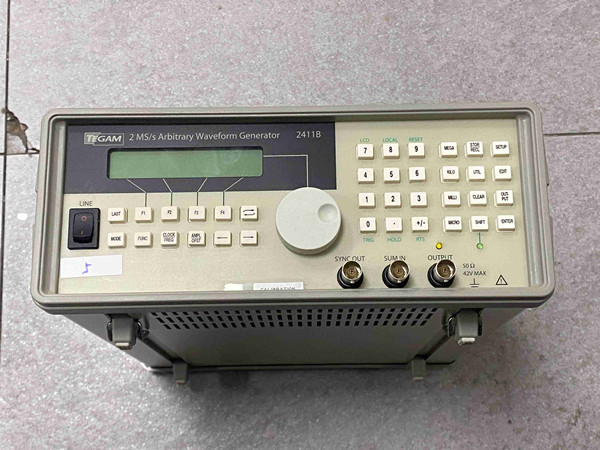

TEGAM 任意波形發生器 2411B 無電源指示故障維修方案
【作者】:YX 【發布時間】:2025-12-17 【來源】:上海仰光電子科技有限公司
TEGAM 任意波形發生器 2411B 無電源指示故障維修方案
TEGAM 2411B 任意波形發生器無電源指示，是供電鏈路中斷或內部電源模塊故障導致的典型故障，需遵循先外部后內部、先基礎后精密的排查邏輯，結合安全操作規范逐步定位修復，具體流程如下：
一、前置安全操作與外部供電排查
維修前需斷開設備所有連接線，靜置 5 分鐘釋放內部殘留電量，避免電容帶電損壞元件。外部排查優先排除非硬件故障：
電源線與插座測試：更換已知完好的三芯電源線，接入不同的工業插座，或用萬用表交流檔測量插座電壓（AC 100-240V），確認電網供電正常；檢查電源線接頭是否松動、線體有無破損，避免內部斷線導致供電中斷。
電源適配器檢測：TEGAM 2411B 采用外置適配器供電，用萬用表直流檔測量適配器輸出電壓（額定值參考設備銘牌，通常為 19V/3.42A），若電壓為 0 或波動幅度＞±5%，說明適配器損壞，需更換原廠同規格適配器，禁止用不同參數適配器替代。
電源接口清潔：觀察設備電源輸入接口，若金屬觸點氧化、積灰，用棉簽蘸無水乙醇擦拭觸點，重新插拔適配器插頭，確保連接緊密無松動。
二、內部核心故障檢測與維修
若外部排查無異常，需拆機檢測內部電源電路。拆機時使用防靜電工具，佩戴防靜電手環，避免靜電擊穿芯片：
內部保險絲檢測：打開設備機箱，找到電源輸入側的保險絲（通常為 5×20mm 規格，標注 “F1”），觀察玻璃管內金屬絲是否熔斷、管壁是否發黑。若熔斷，不可直接更換，需用萬用表電阻檔測量電源板輸出端，排查是否存在短路（如電容擊穿、元件搭鐵），確認無短路后，更換同規格慢斷型保險絲（建議選用 2A/250V 型號）。
電源板元件檢測：聚焦電源板核心元件，觀察電解電容是否鼓包、漏液，若存在此類現象，說明電容老化失效，需更換同型號高頻低阻電容（注意電容耐壓值與容量需與原件一致）；用萬用表二極管檔檢測整流橋、電源管理芯片（如 LM2596），若整流橋正向阻值為 0 或芯片引腳間短路，需更換對應元件。
供電線路排查：檢查電源板與主控板之間的連接排線，若排線松動、針腳彎曲，重新插緊排線并加固卡扣；用萬用表測量排線供電引腳電壓，若電壓為 0，說明電源板未輸出供電，需維修或更換電源板模塊。
三、測試驗證與注意事項
故障元件更換后，先空載通電測試：接通電源后觀察設備電源指示燈是否正常亮起，用萬用表監測電源板輸出電壓是否穩定在額定范圍，持續通電 30 分鐘無異常后，再接入主控板進行整機測試。
維修過程中需注意：1. 焊接元件時使用恒溫電烙鐵（溫度控制在 320℃左右），快速點焊避免燙壞電路板銅箔；2. 內部電源板上的高壓區域需做好絕緣防護，禁止觸摸帶電元件；3. 若檢測到主控板芯片燒毀、多層板內部短路等復雜故障，建議停止自行維修，聯系 維修處理，借助專用檢測設備修復，避免二次損壞。日常使用中，需定期清潔電源接口與散熱風道，延長設備使用壽命。
