球柵數顯表數值亂跳故障:維修思路與解決技巧

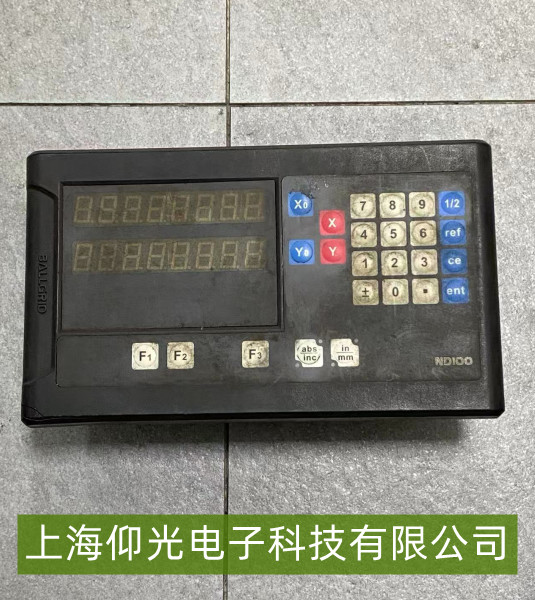

球柵數顯表是數控機床、測量設備等的核心顯示部件,用于精確反饋位移或角度數據。若出現數值亂跳(如無規律波動、跳變幅度大),會直接影響加工精度與操作判斷。以下是系統化的維修思路與實用解決技巧:
一、常見故障原因分析
外部干擾
電磁干擾(EMI):附近大型電機、電焊機、變頻器等設備運行時產生的高頻電磁場,可能通過電源線或信號線耦合至數顯表,干擾內部電路信號處理。
接地不良:設備接地線虛接、未有效接地,或接地電阻過大(>4Ω),會導致共模干擾信號無法泄放,引發數值跳變。
信號傳輸問題
球柵尺連接線故障:球柵尺與數顯表之間的信號線(通常為專用屏蔽線)長期彎折、磨損,導致內部導線斷路、短路,或屏蔽層失效(如屏蔽層接地不良),使傳輸的位移信號夾雜噪聲。
接口松動:插頭與插座接觸不良(如氧化、臟污或未插緊),信號傳輸時斷時續,表現為數值間歇性亂跳。
數顯表內部故障
電路元件老化:關鍵元件(如放大器、A/D轉換芯片、電容)因長期使用性能下降(如電容漏電、芯片熱穩定性變差),導致信號處理異常。
電源模塊不穩定:數顯表內部電源輸出電壓波動(如±5V/±12V偏離標稱值),影響電路工作的穩定性,引發數值跳變。
球柵尺本體問題
尺體污染或損傷:球柵尺表面附著油污、金屬屑,或內部磁柵/光柵刻線磨損、磁化不均勻,導致輸出的原始位移信號本身存在噪聲或斷續。
二、維修解決技巧
基礎排查(優先操作)
檢查接地與電源:確認數顯表與設備共地(接地電阻<4Ω),用萬用表測量接地線通斷;檢查電源輸入是否穩定(如220V AC波動<±10%),必要時加裝穩壓器。
觀察干擾源:關閉附近大功率設備(如電機、電焊機),觀察數顯表數值是否恢復穩定;若亂跳消失,則干擾是主因。
信號線與接口處理
檢測連接線:用萬用表測量信號線通斷(電阻應接近0Ω),檢查屏蔽層是否單端可靠接地(通常接數顯表外殼);若線纜破損,需更換原廠屏蔽線。
緊固接口:拔插球柵尺與數顯表的連接插頭,清理氧化層(用酒精棉擦拭),確保插針無彎曲、接觸緊密。
數顯表內部維修
抗干擾調整:部分數顯表設有“抗干擾濾波”參數(如濾波時間常數),可嘗試增大濾波值(如從10ms調至50ms),抑制高頻噪聲;若無效,可能是內部電路故障。
元件檢測:拆開數顯表外殼(需防靜電),用萬用表檢測關鍵元件(如電容是否漏電、芯片是否過熱),必要時更換同型號元件;電源模塊輸出電壓異常時,需維修或更換電源板。
球柵尺本體維護
清潔與校準:用無水酒精清潔球柵尺表面,檢查尺體是否有機械損傷(如劃痕、變形);若懷疑尺體故障,可用標準檢測儀校準,或聯系廠家更換球柵尺。
