相干激光器不顯示故障維修
【作者】:YX 【發布時間】:2025-9-10 【來源】:上海仰光電子科技有限公司
相干激光器不顯示故障維修
相干激光器（如工業級 CO₂激光器、光纖激光器）的 “不顯示” 故障，表現為通電后操作面板無任何字符 / 背光顯示，直接影響設備狀態監控與參數調節，需按以下步驟分層維修：
一、優先排查供電系統（占比 70% 基礎故障）
電源輸入與連接檢查
先確認激光器主電源（380V/220V，依型號而定）插頭、插座連接牢固，無松動或氧化；檢查電源線纜外觀，若有破損、銅絲外露，需立即更換同規格耐磨電源線（建議選擇耐溫≥105℃的工業線纜）。
用萬用表交流電壓檔測量電源輸入端子電壓，如相干 G30 光纖激光器主電源需穩定在 380V±5%，若電壓波動超范圍（如低于 360V），需加裝三相穩壓電源；同時檢查控制電源（通常為 + 24V）輸出，若電壓為 0 或低于 22V，更換控制電源模塊（如型號為 S-150-24 的開關電源）。
內部保險絲與斷路器檢測
參照設備手冊找到激光器內部保險絲（主電源回路、控制回路各 1-2 個），用萬用表電阻檔測量，若阻值為無窮大（正常應為 0Ω），更換同規格保險絲（如主電源回路用 10A/250V 慢熔保險絲，控制回路用 2A/250V 快熔保險絲）。
檢查設備背部的過載斷路器，若已跳閘（按鈕彈出），按下復位鍵后重新通電，若再次跳閘，需排查后續電路是否短路，避免盲目復位導致元件燒毀。
二、顯示硬件與連接故障檢修
操作面板與顯示屏檢測

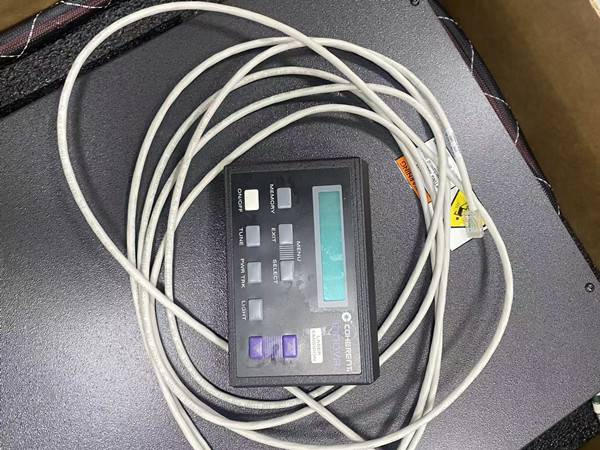

若為實體按鍵面板（如相干 C 系列 CO₂激光器），觀察顯示屏背光是否亮起：無背光則檢查顯示屏供電線路（+5V/12V），用萬用表測量供電端子電壓，無電壓則排查線路斷路；有背光但無字符，需更換顯示屏（如 128×64 點陣 LCD 屏），更換時注意排線接口對齊，避免彎折引腳。
若為觸摸屏（如相干 PowerLine 系列），檢查屏幕表面無裂紋后，用萬用表通斷檔測量觸摸屏排線，若某根線路斷路，更換排線（建議選擇鍍金觸點排線，減少氧化）；若排線正常，嘗試外接備用顯示屏，若備用屏正常顯示，判定原屏損壞，聯系相干售后更換適配觸摸屏。
排線與接口維護
拆除激光器操作面板外殼（斷電后操作，戴防靜電手環），找到連接顯示屏與主控板的排線，拔下后用橡皮擦擦拭金手指（去除氧化層），再重新插緊并貼上絕緣膠帶固定（防止震動導致松動）。
檢查主控板上的顯示接口（如 J12 端子），若引腳有虛焊、發黑，用熱風槍（溫度 320℃）補焊引腳，補焊后用酒精清潔焊盤，避免殘留助焊劑導致短路。
三、控制電路與軟件故障處理
顯示驅動電路排查
找到主控板上的顯示驅動芯片（如相干常用的 HT1621 LCD 驅動芯片），用萬用表測量芯片供電腳（VDD）電壓（正常為 + 5V），無電壓則檢查供電線路；若供電正常，測量芯片輸出腳（如 SEG、COM 引腳）波形，用示波器觀察無方波信號，更換驅動芯片（需使用同型號貼片芯片，焊接時避免靜電擊穿）。
檢查驅動電路周邊電阻、電容，如 10kΩ 上拉電阻、0.1μF 濾波電容，若電阻開路、電容鼓包，更換對應元件（電容建議選擇高頻陶瓷電容，穩定性更高）。
軟件復位與固件恢復
若為智能面板（帶嵌入式系統），長按 “ESC”+“電源” 鍵 5 秒，觸發軟件復位，復位后若仍不顯示，通過 USB 接口連接電腦，使用相干官方軟件（如 Coherent LaserNet）重新刷寫固件（需選擇與激光器型號匹配的固件版本，如 V2.3.1），刷寫過程中禁止斷電，防止固件損壞。
若軟件提示 “通信失敗”，檢查 USB 線纜是否為原裝屏蔽線，若不是，更換后重新連接，確保電腦與激光器在同一局域網（針對以太網連接的智能面板）。
四、外部干擾與環境因素排除
電磁干擾屏蔽
相干激光器若靠近大功率設備（如變頻器、高壓電機），電磁干擾可能導致顯示異常，需為激光器加裝金屬屏蔽罩（接地電阻≤4Ω），同時將顯示線路更換為屏蔽雙絞線，屏蔽層單端接地（接設備外殼接地端子）。
環境溫濕度控制
若設備工作環境濕度＞80%，可能導致顯示電路受潮短路，用吹風機（冷風檔）對操作面板內部吹風 3-5 分鐘，干燥后通電測試；若環境溫度＞40℃，檢查激光器散熱風扇是否正常運轉，風扇停轉需更換（如型號為 4020 的直流風扇），避免高溫導致顯示元件失效。
