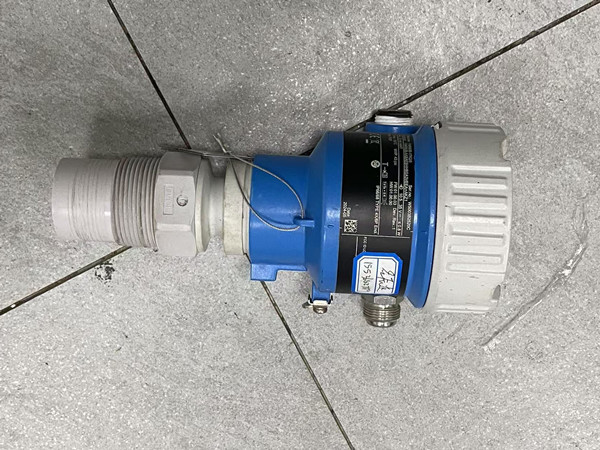

E+H 雷達液位計信號異常故障維修方案
【作者】:YX 【發布時間】:2025-9-8 【來源】:上海仰光電子科技有限公司
E+H 雷達液位計信號異常故障維修方案
E+H 雷達液位計信號異常（如信號弱、無回波、信號波動），需結合工況從外部干擾、硬件狀態、參數設置三方面逐層排查，具體步驟如下：
一、優先排查外部干擾與安裝問題（占比 60% 以上故障）
電磁干擾檢測與消除
先確認液位計附近是否存在大功率設備（如變頻器、電機、高頻加熱器），此類設備會產生電磁輻射干擾微波信號。可臨時關閉干擾設備，觀察儀表信號強度是否回升：若信號恢復，需為液位計加裝金屬屏蔽罩，或重新規劃安裝位置（與干擾源距離≥1.5 米）；若干擾來自線纜，需將儀表通信線（如 485 線）更換為屏蔽雙絞線，并確保屏蔽層單端接地（接地電阻≤4Ω）。
安裝與天線狀態檢查
拆檢天線部分：①查看天線表面是否附著油污、粉塵、冷凝水，若有，用無水乙醇擦拭陶瓷 / PTFE 材質天線（避免劃傷），測量易揮發介質時，需確認是否選用防結露天線，未匹配則更換對應型號；②檢查安裝法蘭密封情況，若密封圈老化（出現裂紋、變形），更換同規格氟橡膠密封圈，擰緊法蘭螺栓時按對角順序分次緊固，防止水汽滲入天線腔；③確認天線安裝高度，若伸入罐內過長 / 過短（如靠近罐底盲區或罐頂干擾區），按手冊調整伸出長度，確保測量區域避開攪拌器、擋板等障礙物（距離障礙物≥30cm）。
二、核心參數與信號調試（排除設置類問題）
參數核對與修正
通過儀表本地按鍵或 HART 手操器進入菜單：①檢查 “信號閾值” 設置，若閾值過高（如默認 20%，實際信號僅 15%），需降至 10%-15%（需參考手冊推薦范圍，避免誤識別虛假回波）；②確認 “測量模式”，如罐內為易起霧介質，切換至 “強信號模式”，減少信號衰減；③重新標定 “空罐” 與 “滿罐” 參數：空罐時將當前距離設為 “滿量程”，滿罐時實測液位后輸入，完成標定后重啟儀表。
虛假回波抑制操作
若罐內障礙物產生虛假回波（表現為信號波動、液位跳變），通過手操器進入 “虛假回波學習” 功能：①讓罐內保持空罐狀態，啟動學習模式，儀表會自動記錄罐內固定障礙物的回波位置；②學習完成后，手動標記 “有效回波區域”（即實際液位可能出現的范圍），屏蔽非目標區域的回波信號，設置后觀察 30 分鐘，確認信號是否穩定。
三、內部硬件與通信排查（復雜故障處理）
信號模塊與天線單元檢測
若上述操作無效，斷電后拆開儀表外殼（需戴防靜電手環）：①用萬用表測量天線與主板連接的信號線（如同軸電纜），若通斷異常或阻抗超出 50Ω±5%，更換同型號同軸電纜；②檢查主板上的信號處理芯片（如型號為 AD8307 的增益芯片），若芯片引腳虛焊、氧化，用熱風槍（溫度 350℃）重新補焊，若芯片燒毀（表面發黑、引腳短路），更換同規格芯片。
固件與通信驗證
①通過 E+H 官方軟件（如 FieldCare）連接儀表，查看固件版本，若版本低于 V3.0，按提示升級固件（升級過程中確保供電穩定，避免中斷）；②若信號異常伴隨通信故障，檢查通信參數（波特率、地址、協議），與 PLC / 控制系統匹配后，用示波器測量通信線的信號波形，若波形無起伏（如 485 線無差分信號），更換儀表內部的通信模塊（如型號為 MAX485 的芯片）。
四、維修后驗證
維修完成后，進行工況測試：①向罐內逐步注入物料，觀察液位顯示與實際液位的偏差（應≤±0.5% FS）；②連續監測 24 小時，記錄信號強度（需穩定在 20% 以上）、液位波動幅度（≤±1mm），若均符合要求，故障排除；若仍異常，聯系 E+H 售后檢測儀表主板是否存在隱性故障（如雷擊導致的芯片內部損壞）。
