富士無紙溫度記錄儀 PHN11N11 黑屏不工作故障維修指南
【作者】:YX 【發布時間】:2025-8-22 【來源】:上海仰光電子科技有限公司

富士無紙溫度記錄儀 PHN11N11 黑屏不工作故障維修指南

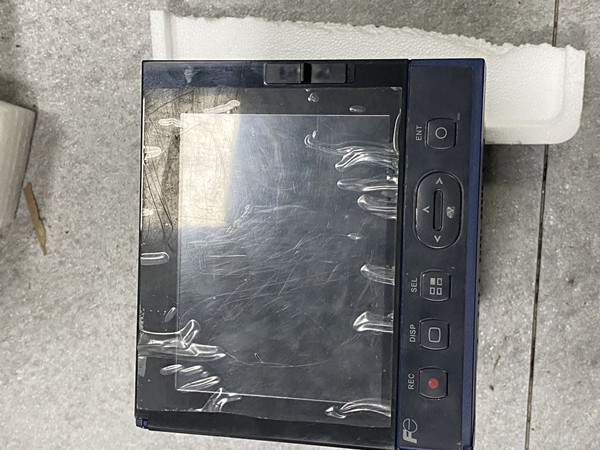

富士無紙溫度記錄儀 PHN11N11 出現黑屏不工作的故障時,設備完全喪失監測功能,可能導致生產過程失控。此類故障多與供電鏈路中斷、顯示系統失效或核心控制單元損壞相關,需按層次逐步排查。
故障根源解析
供電系統異常是黑屏的首要誘因:外部電源適配器輸出電壓偏離 DC24V 標準(低于 21V 或高于 26V)會導致設備無法啟動;設備內部電源模塊(含整流橋、濾波電容、DC-DC 轉換器)損壞時,無法將輸入電壓轉換為主板所需的 5V、3.3V 工作電壓;電源接口松動或線纜斷路會造成物理性供電中斷。
顯示系統故障表現為局部或完全黑屏:LCD 顯示屏背光 LED 陣列燒毀會導致屏幕無亮光;顯示屏驅動板(含時序控制芯片)損壞時,即使背光亮起也無法顯示內容;顯示屏與主板間的排線接觸不良(如金手指氧化)會阻斷信號傳輸。
核心控制單元故障會引發整機癱瘓:主芯片(如 ARM 架構處理器)過熱燒毀或虛焊時,設備無法完成初始化;程序存儲器(EEPROM)數據丟失會導致系統無法加載啟動程序;主板上的復位電路(含復位芯片、電容)異常會使設備陷入無限重啟循環,表現為黑屏無響應。
分級檢測步驟
供電系統檢測需分三級驗證:用萬用表測量外部電源輸出端電壓,確認符合 DC24V±10% 標準;拆開設備外殼,測量內部電源模塊輸出端的 5V 和 3.3V 電壓,若無輸出則判定模塊損壞;檢查電源接口針腳是否彎曲、線纜接頭是否氧化,必要時替換同規格電源線(建議選用 0.5mm2 截面積線纜)。
顯示系統檢測可采用替代法:斷開設備電源,拔下顯示屏排線(注意記錄插拔方向),用橡皮擦清潔金手指后重新插緊,通電測試是否恢復顯示;將同型號正常設備的顯示屏移植到故障機上,若能正常顯示則判定原顯示屏損壞;測量顯示驅動板供電引腳(通常為 5V),若無電壓則說明主板未提供驅動電源。
核心控制單元檢測需專業工具:用示波器檢測主芯片時鐘引腳(通常為 16MHz 或 24MHz)是否有波形輸出,無波形則說明芯片未工作;通過編程器讀取程序存儲器數據,與官方固件比對,判斷是否存在數據丟失;檢查主板上的貼片電容是否鼓包、電阻是否燒毀,重點觀察主芯片周圍的濾波電容(10μF/16V 規格)狀態。
維修與恢復方案
針對供電故障,若外部電源異常需更換同規格適配器(推薦富士原廠配件,輸出電流≥1.5A);內部電源模塊損壞時,需替換整流橋(如 KBU808)、濾波電容(1000μF/35V)或 DC-DC 芯片(如 LM2596),更換后需進行 1 小時滿載老化測試(接 5V/2A 假負載)。
顯示系統維修需精準替換:背光 LED 損壞時,可更換同型號 3V 貼片 LED(建議整組更換避免亮度不均);驅動板故障需替換對應型號時序芯片(如 NT68676);排線問題可涂抹導電膏后重新插拔,或直接更換帶金屬屏蔽層的排線(長度與原線一致,約 15cm)。
核心控制單元修復難度較高:主芯片虛焊可采用熱風槍(溫度 350℃±20℃)補焊;程序丟失需通過專用編程器(如富士專用 Tool-08)重新燒錄固件;復位電路故障需替換復位芯片(如 MAX811)和配套電容(0.1μF 陶瓷電容),修復后需進行 48 小時連續運行測試,觀察是否穩定。
日常預防需注意:避免設備工作環境溫度超過 50℃(加裝散熱風扇可降低 10-15℃);每月檢查電源接口緊固度,每季度用壓縮空氣清潔主板灰塵;建議配備電源浪涌保護器(耐流≥20kA),防止雷擊導致的電源模塊損壞。
