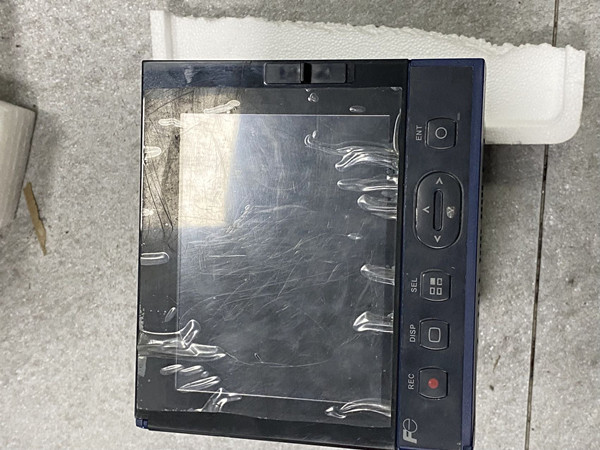

富士無紙溫度記錄儀 PHN11N11 無測量值顯示故障維修指南
【作者】:YX 【發布時間】:2025-8-22 【來源】:上海仰光電子科技有限公司
富士無紙溫度記錄儀 PHN11N11 無測量值顯示故障維修指南
富士無紙溫度記錄儀 PHN11N11 作為工業溫度監測的關鍵設備，其無測量值顯示的故障會直接影響生產流程的監控精度。以下從故障原因分析、檢測步驟到維修方法，提供一套系統的解決方案。
故障原因排查
無測量值顯示通常涉及三個核心環節：傳感器信號傳輸、設備硬件運行、系統參數配置。傳感器層面，熱電偶或熱電阻的接線松動、線纜老化會導致信號中斷；若傳感器本身損壞（如熱電偶斷偶、熱電阻阻值異常），則無法生成有效測量信號。設備硬件方面，主板上的信號調理模塊故障會導致模擬信號無法轉化為數字信號，顯示屏背光驅動電路損壞可能造成 “黑屏” 誤判，而電源模塊輸出電壓不穩會影響整機數據處理功能。系統設置失誤同樣常見，如輸入類型與傳感器型號不匹配（例如將 K 型熱電偶誤設為 PT100）、測量量程超出設定范圍，或因誤操作開啟了 “屏蔽通道” 功能。
分步檢測流程
初級檢測需先檢查基礎連接與狀態：觀察設備電源指示燈是否亮起，用萬用表測量供電電壓是否在 DC24V±10% 的標準范圍內；拔插傳感器接線端子，檢查針腳是否氧化，用酒精棉清潔接觸面；通過設備按鍵進入 “系統信息” 界面，確認當前測量通道是否處于 “激活” 狀態。
中級檢測聚焦信號與硬件：將同型號正常傳感器接入故障通道，若恢復顯示則判定為原傳感器故障；使用示波器檢測傳感器輸入端的信號波形，熱電偶應輸出 mV 級電壓信號，熱電阻則需通過恒流源檢測電阻變化；拆開設備外殼，直觀檢查主板電容是否鼓包、芯片是否有燒蝕痕跡，重點測量信號調理芯片（如 AD7705）的供電引腳電壓。
高級檢測涉及參數與固件：通過專用軟件連接設備，導出當前參數配置文件，與出廠默認參數比對，重點核查 “輸入類型”“濾波系數”“量程上下限” 等關鍵項；若參數無誤，嘗試通過固件升級工具刷新系統程序，排除軟件運行異常導致的數據丟失。
維修與預防措施
針對傳感器故障，需更換同型號熱電偶（建議選擇 K 型，精度等級 0.1℃）或熱電阻（PT100，三線制接法），并在接線時采用壓接端子加固，避免虛接。主板硬件損壞時，信號調理模塊故障需更換對應運算放大器（如 OP07），顯示屏驅動電路問題則需替換背光 LED 或驅動芯片（如 MAX7219），維修后需進行通電老化測試（持續 24 小時），確保穩定性。
日常維護中，應每季度清潔設備內部灰塵（使用壓縮空氣），避免粉塵堆積導致電路短路；每月通過校準軟件（富士專用 CalTool）對測量通道進行校準，采用標準恒溫槽（精度 ±0.05℃）作為基準，確保測量誤差在允許范圍內。此外，建議配備 UPS 電源，防止突然斷電導致的系統參數丟失，延長設備使用壽命。
