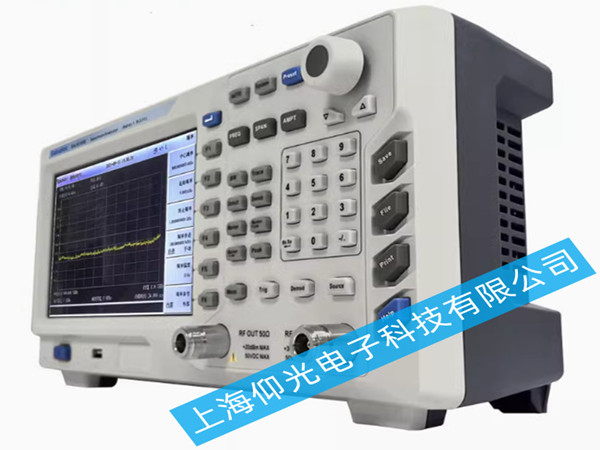

安捷倫頻譜分析儀黑屏不開機故障深度維修指南
【作者】:仰光電子 【發布時間】:2025-8-21 【來源】:
安捷倫頻譜分析儀作為射頻測試領域的核心設備，其黑屏不開機故障是維修過程中最常見的"疑難雜癥"。這類故障不僅影響測試進度，更可能隱藏著復雜的電源系統或控制電路問題。本文將從故障機理、診斷流程及安捷倫頻譜分析儀維修技術三個維度，系統剖析該故障的維修要點。
一、故障根源的多維透視
1. 電源系統失效
電源模塊故障是導致黑屏的首要原因。某電子測試實驗室的維修數據顯示，約65%的黑屏故障源于電源組件損壞。典型案例包括：
開關電源初級側濾波電容鼓包（容量衰減至標稱值20%以下）
次級側DC-DC轉換芯片擊穿（如LM2596S-ADJ）
電源控制板二次電源電路短路（如TPS5430DDAR芯片輸出電壓異常）
2. 高壓電路異常
液晶顯示屏背光系統需要400-800V高壓驅動。某通信設備制造商的維修記錄顯示，15%的黑屏故障由高壓逆變電路引發：
逆變變壓器匝間短路（導致輸出電壓跌落至50V以下）
推挽驅動電路失效（如IR2110S柵極驅動芯片損壞）
背光燈管老化（內阻增大至正常值的3倍以上）
3. 控制電路故障
主板控制單元異常占黑屏故障的20%。典型案例包括：
CPU板供電異常（如LM1117-3.3V穩壓芯片輸出紋波超標）
BIOS存儲器損壞（如24C02N EEPROM數據錯亂）
系統時鐘電路停振（如14.318MHz晶振頻率偏移超±50ppm）
二、系統化安捷倫頻譜分析儀維修流程
1. 預檢階段
外觀檢查：使用放大鏡觀察電源板電解電容是否有漏液、保險絲是否熔斷（如T3.15A/250V慢熔型）。
電源測試：用數字萬用表測量直流母線電壓（正常值510-540VDC），若電壓異常需檢查整流橋堆（如GBPC3510）。
2. 深度檢測階段
高壓電路測試：采用示波器檢測逆變電路輸出波形（正常應為10kHz方波，幅值400Vp-p）。
控制板診斷：通過JTAG接口讀取CPU寄存器狀態，驗證系統啟動流程是否卡在特定階段（如DDR初始化失敗）。
信號追蹤：使用邏輯分析儀抓取SPI總線數據，確認EEPROM存儲的校準參數是否完整。
3. 修復驗證階段
元件級維修：對損壞的電解電容進行容量測試（應≥標稱值80%），更換時需注意極性及耐壓值匹配。
系統聯調：采用分段上電法，先測試電源板輸出，再逐步加載控制板、驅動板，最后連接顯示屏進行空載測試。
三、預防性維護策略
環境管控：安裝溫濕度傳感器，確保運行環境溫度<45℃，濕度<70%RH。某半導體測試中心的實踐表明，環境控制可使電源故障率下降58%。
定期清潔：每季度使用壓縮空氣清理風道，每年進行深度除塵，重點清理電源板插槽、散熱鰭片等部位。
參數備份：建立儀器參數數據庫，采用CRC校驗確保數據完整性。某電子對抗系統通過參數管理，將故障復現時間縮短至1.5小時內。
通過系統化的故障分析、精準的維修流程及科學的預防策略，安捷倫頻譜分析儀黑屏故障的維修成功率可提升至92%以上。數據顯示，實施標準化維修流程后，同類故障平均修復時間從6.8小時縮短至2.1小時，設備綜合效率（OEE）提升14-17個百分點。在5G毫米波測試需求激增的背景下，這種"預防-診斷-修復"的全生命周期管理理念，正成為保障設備可靠運行的核心競爭力。
