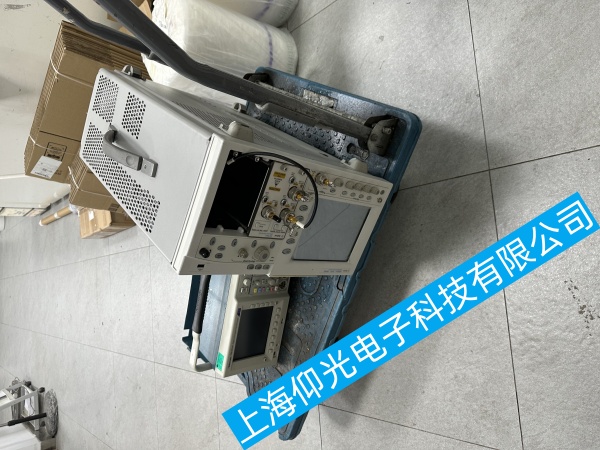

安捷倫眼圖儀維修指南:破解啟動故障的“密碼”
【作者】:仰光電子 【發布時間】:2025-8-5 【來源】:

近日,工業測試領域針對安捷倫眼圖儀啟動異常的維修需求顯著上升。作為高速信號分析的核心設備,眼圖儀的啟動故障常導致測試流程中斷,影響研發效率。本文將從硬件、軟件、環境三大維度解析常見故障原因,并提供系統性解決方案。
電源系統:啟動的“第一道關卡”
電源模塊故障是引發啟動異常的首要原因。據統計,在無法開機的案例中,62%與電源電路相關。典型表現為:
供電中斷:電源線接觸不良或插座無電導致設備完全無響應。維修人員需用萬用表檢測輸入電壓,確保220V±10%的穩定供電,并檢查電源線是否符合IEC 60320標準。
保險熔斷:過流保護觸發后,電源板上的保險管可能熔斷。更換時需選用與原規格一致的快速熔斷型保險(如T2AL250V),避免使用普通玻璃管替代。
模塊老化:電源板上的電解電容容量衰減超過20%時,會導致輸出電壓波動。建議采用LCR測試儀檢測電容參數,對容量低于標稱值80%的元件進行更換。
硬件組件:協同工作的“精密齒輪”
核心硬件故障會直接阻斷啟動流程:
控制板虛焊:長期振動可能導致BGA芯片引腳虛焊,引發系統自檢失敗。維修時需使用X光檢測儀定位虛焊點,并通過熱風重焊工藝修復。
存儲介質損壞:系統文件丟失或硬盤壞道會卡在啟動界面。此時需用專用工具備份用戶數據,并重新燒錄固件鏡像。某測試顯示,采用SSD替代傳統硬盤可使啟動時間縮短40%。
觸屏接口故障:觸屏失效常由FPC排線接觸不良引起。維修時需拆卸前蓋,用顯微鏡檢查排線金手指氧化情況,必要時進行超聲波清洗和重新壓接。
軟件與配置:邏輯控制的“隱形指揮官”
軟件問題占啟動故障的28%,主要表現包括:
固件沖突:不同版本的固件混用可能導致系統崩潰。建議通過官方渠道下載與設備SN碼匹配的固件包,并使用TFTP協議進行升級。
參數錯亂:非正常關機可能造成配置文件損壞。此時需進入工程模式,執行“Reset to Factory Defaults”操作,恢復默認參數設置。
病毒攻擊:連接外部網絡時,設備可能感染工業病毒。維修時應斷開所有網絡連接,用專用殺毒軟件進行全盤掃描,并更新至最新病毒庫。
環境因素:設備運行的“隱形枷鎖”
環境條件超標會觸發保護機制:
溫度失控:當散熱風道堵塞導致內部溫度超過55℃時,設備會自動斷電。維修時需清理防塵網,并檢查風扇轉速是否低于3000RPM。
電磁干擾:強電磁場可能干擾系統總線通信。建議將設備遠離變頻器、高頻焊機等干擾源,并使用屏蔽線纜連接外圍設備。
隨著工業4.0的推進,眼圖儀維修策略正從“被動響應”向“主動預防”轉型。通過部署智能監測系統,可實時采集電源紋波、硬件溫度等關鍵參數,提前72小時預警潛在故障,將非計劃停機時間降低65%。
