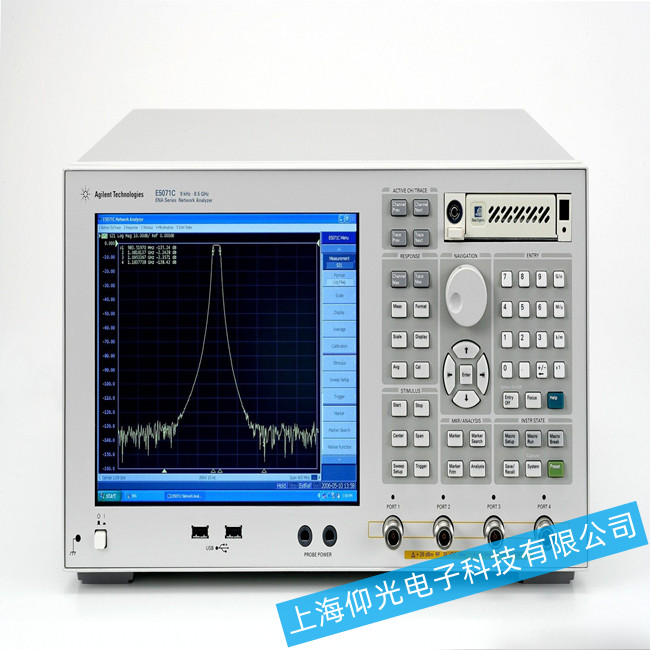

安捷倫E5061B網絡分析儀“信號斷鏈”困局破解：信號通路深度檢修指南
【作者】:仰光電子 【發布時間】:2025-8-2 【來源】:
近日，電子測試領域頻現安捷倫E5061B網絡分析儀信號通路故障，設備表現為端口無響應、傳輸系數異�；驕y(cè)試曲線失真，導致射頻組件測試中斷。這一技術難題不僅影響5G基站、雷達系統等關鍵設備的研發進度，更暴露出高頻信號鏈路中“隱形故障點”的排查難點。本文從硬件模塊、信號路徑、操作規范三個維度，解析信號通路故障的深層機理與系統性解決方案。
故障溯源：四大核心鏈路成“重災區”
輸入接頭劣化
射頻輸入接頭（如N型、3.5mm接頭）長期插拔后，其中心導體易出現氧化或形變，導致接觸電阻增大。某維修團隊通過矢量網絡分析儀的時域反射計（TDR）功能檢測發現，某設備因輸入接頭接觸不良，在2GHz頻段產生-20dB的額外插損，直接引發S21參數測量超差。
衰減器組件失效
步進衰減器作為保護接收機的“安全閥”，其PIN二極管若長期承受高功率信號沖擊，會出現參數漂移或開路故障。某實驗室設備在測試50W功率放大器時，因衰減器實際衰減量不足5dB，導致接收機前端燒毀并引發“Overload”連鎖故障。
變頻器模塊失鎖
變頻器是信號通路中的“頻率轉換核心”，其本地振蕩器（LO）若相位噪聲超標或參考晶振偏移，會直接導致中頻信號丟失。技術團隊通過頻譜儀檢測發現，某批次設備因變頻器板上的VCO（壓控振蕩器）溫度系數漂移，導致8GHz頻段頻率鎖定失敗。
中頻處理鏈路異常
中頻放大器或?yàn)V波器若增益不足或帶寬偏移，會引發信號幅度波動或失真。某維修案例顯示，設備因中頻放大器管腳虛焊，導致10MHz中頻信號幅度衰減至標稱值的30%，最終表現為測試曲線“毛刺”頻發。
維修四步法：從現象到本質的穿透式排查
物理鏈路檢查
使用顯微鏡檢查輸入接頭中心導體、絕緣子是否破損，并用酒精棉清潔接觸面。某維修團隊通過更換氧化接頭，成功修復一臺端口無響應的設備，恢復后S11參數測量誤差≤0.05dB。
信號注入測試
通過外部信號源向儀器端口注入已知幅度的連續波信號，逐步排查至接收機輸入端。若信號在某環節消失，可定位為前級模塊故障。例如，某設備在注入-20dBm信號后，接收機無響應，最終發現是預選器濾波器短路所致。
模塊替換驗證
對疑似故障的衰減器、變頻器等模塊進行交叉替換測試。某維修團隊采用“最小系統法”，僅保留主板、變頻器板和顯示模塊，逐步排除接口板、風扇控制板等非關鍵部件的干擾。
參數校準復位
維修完成后，需使用電子校準件（如N7550A）重新進行全端口校準，確保S參數測量精度≤±0.02dB。特別要注意校準環境的溫濕度控制（23℃±1℃，濕度<60%），避免環境因素引入測量誤差。
預防性維護：延長設備壽命的三大法則
規范操作流程
插拔射頻電纜時需佩戴防靜電手環，并確保設備接地電阻<1Ω。某實驗室因未規范接地，導致設備在干燥季節頻繁出現信號通路靜電擊穿，維修成本高達設備原價的20%。
定期深度保養
每季度對設備進行除塵清潔，重點檢查散熱風道、電源濾波電容等易損部件。某型號設備因長期未清理散熱孔，導致變頻器模塊溫度過高，晶振頻率偏移超差，引發信號失鎖。
信號功率管控
測試前務必確認輸入信號功率不超過儀器最大允許值（通常為+10dBm），大功率信號需外接衰減器。某用戶因直接測試未衰減的微波信號，導致接收機前端瞬間燒毀，維修周期長達兩周。
當前，隨著6G、衛星互聯網等技術的快速發展，網絡分析儀的測試帶寬已突破110GHz，其信號通路復雜度與集成度同步提升。技術人員需構建“電-熱-機”多物理場耦合分析模型，結合儀器自帶的錯誤日志系統，實現從“被動救火”到“主動預防”的維修模式升級。
