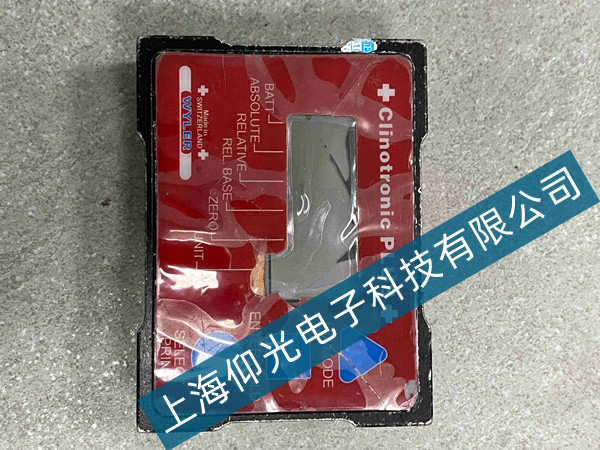

瑞士 WYLER 水平儀通電無反應 / 不開機故障維修
【作者】:YX 【發布時間】:2026-3-10 【來源】:上海仰光電子科技有限公司
瑞士 WYLER 水平儀通電無反應 / 不開機故障維修
瑞士 WYLER 高精度電子水平儀作為精密測量設備，出現通電無反應、不開機、無顯示、按開機鍵無響應故障，會直接導致測量工作無法開展。該故障多由供電異常、電源回路損壞、開機按鍵失效、主板供電故障、主控芯片死機或保護電路動作引發，維修需遵循 “先外后內、先電后機、先簡單后復雜” 的原則，逐級排查定位。
首先進行外部供電與基礎檢查。更換全新原裝電池，檢查電池倉彈片是否氧化、變形、接觸不良，清潔氧化觸點并校正彈片壓力，排除電池虧電、接觸不良問題。使用原裝電源適配器供電，測試仍無反應，排除電池本身故障。檢查開機按鍵，按壓手感異常、無回彈，判定為開機按鍵老化、內部氧化斷路，導致無法觸發開機信號。
斷電拆機并做好防靜電措施后，重點檢查內部電源供電回路。檢測電源管理電路，發現多只濾波電容鼓包、漏電，限流電阻燒斷，電源穩壓芯片過熱損壞，造成整機供電中斷。同時，主板電源接口虛焊、線路輕微斷裂，進一步導致電壓無法輸送至主控單元。
接著排查主控與保護電路。WYLER 水平儀內置過壓、過流、反接保護電路，若之前誤接電源或電池裝反，易造成保護二極管擊穿、保險電阻熔斷，使整機處于斷電保護狀態。檢測發現主控 CPU 供電異常，復位電路元件損壞，系統無法啟動，表現為通電無反應。
同時檢查顯示與接口電路。部分機型顯示模組供電異常時，會表現為整機無反應，實際為主板已工作但無輸出。檢測 LCD 背光驅動、排線接口，存在虛焊與接觸不良現象，加劇故障表現。
綜合檢測確定故障原因：電池倉接觸不良、開機按鍵損壞、電源管理芯片及濾波元件失效、保護電路動作、主板多處虛焊、主控供電異常，共同導致設備通電無反應、不開機。
維修時，先更換老化開機按鍵，修復電池倉彈片與供電接口，補焊所有虛焊點位。更換損壞的穩壓芯片、濾波電容、限流電阻與保護二極管，恢復電源回路正常供電。修復復位電路與主控供電模塊，確保系統正常啟動。對整機內部進行清潔除塵，處理受潮氧化部位，恢復絕緣性能。
硬件維修完成后，組裝整機，進行通電測試。設備正常開機，顯示清晰，按鍵響應靈敏，各項功能恢復正常。進行零點校準與精度校驗，測量數據穩定可靠，連續通電老化 2 小時無異常，通電無反應、不開機故障徹底排除。日常使用中注意正確安裝電池、避免反接與受潮，可有效延長設備使用壽命。
