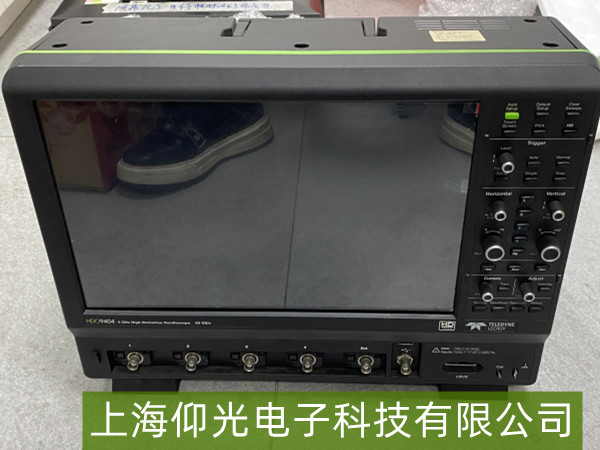

力科 HDO9404 示波器觸摸屏無響應故障檢修
【作者】:ZMT 【發布時間】:2026-2-3 【來源】:上海仰光電子科技有限公司
力科 HDO9404 示波器觸摸屏無響應故障檢修
一、故障現象與初步判斷
力科 HDO9404 示波器觸摸屏完全無響應（點擊、滑動無反饋），但屏幕顯示正常（波形、菜單可見），或伴隨屏幕顯示異常（如花屏、黑屏）。該問題可能由觸摸屏硬件、驅動電路、系統軟件或外部干擾導致，需逐步排查。
二、常見故障原因分析
觸摸屏硬件問題
觸摸屏表面有異物（如水漬、油污、灰塵）或物理損傷（如劃痕、裂紋），導致觸控信號無法傳遞；
觸摸屏排線松動、斷裂或接觸不良（常見于運輸震動或頻繁開合外殼后）；
觸摸屏本身老化或損壞（如電容式觸控層失效）。
驅動電路或接口故障
示波器主板的觸摸屏驅動芯片（如電容式觸控的控制器 IC）損壞或虛焊；
觸摸屏與主板之間的連接接口（如排線插座）氧化、接觸不良；
主板供電異常（如觸摸屏驅動電路的供電電壓不足）。
系統軟件問題
示波器操作系統崩潰或觸摸驅動程序異常（如固件版本過低、程序沖突）；
觸摸校準數據丟失（需重新校準）。
外部干擾或設置問題
開啟了“禁用觸摸”功能（通過菜單誤操作）；
外部電磁干擾（如附近強電設備）影響觸控信號。
三、逐步檢修步驟
基礎檢查與簡單處理
清潔屏幕：用柔軟的無絨布（或鏡頭紙）輕輕擦拭觸摸屏表面，清除水漬、油污或灰塵；若懷疑有液體殘留，用無水乙醇（酒精）棉簽小心清潔（避免流入屏幕邊緣縫隙）。
檢查排線：關機后，打開示波器后蓋（或屏幕邊框），檢查觸摸屏排線是否松動（重新插拔排線確保接觸緊密）；觀察排線是否有折痕、斷裂（若有需更換排線）。
系統設置與軟件復位
檢查觸摸功能開關：進入示波器菜單（通過按鍵操作），查看是否誤開啟了“禁用觸摸屏”選項（部分示波器支持此功能），將其關閉。
強制重啟：長按電源鍵 10 秒以上強制關機，再重新啟動，觀察觸摸屏是否恢復響應。
系統復位：參考說明書操作，將示波器恢復出廠設置（注意：此操作會清除自定義配置，但可能修復軟件沖突）。
深度硬件檢測
觀察屏幕顯示與觸控區域：若屏幕顯示正常但僅部分區域無觸控（如左下角），可能是排線局部接觸不良或觸控芯片分區故障；若全屏無響應，重點排查驅動電路。
檢查主板供電：用萬用表測量觸摸屏驅動電路的供電電壓（需參考示波器維修手冊，通常為 3.3V 或 5V），若電壓異常，可能是電源模塊故障。
驅動芯片與接口：若排線正常但問題依舊，可能是主板上的觸摸驅動芯片（如 I2C 或 SPI 接口的控制器）損壞，需專業維修人員檢測芯片狀態或更換。
