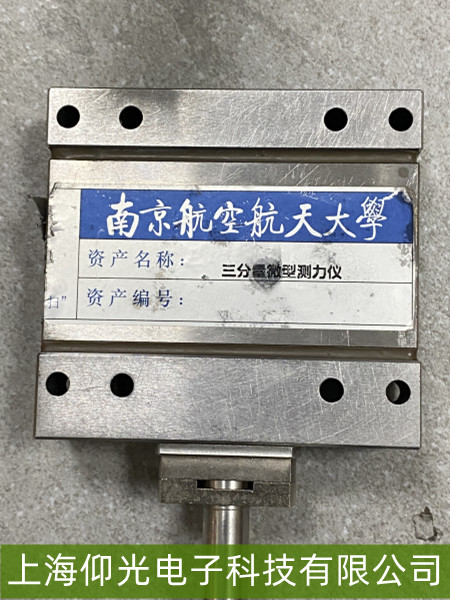

三分量微型測力儀 Z 軸無信號輸出故障維修指南
【作者】:ZMT 【發布時間】:2026-1-31 【來源】:上海仰光電子科技有限公司

三分量微型測力儀 Z 軸無信號輸出故障維修指南
一、故障可能原因分析
Z軸無信號輸出通常與傳感器、電路連接、供電或機械結構異常相關,具體包括:
Z軸傳感器故障:傳感器損壞(如應變片斷裂、敏感元件失效)、零點漂移或量程超限導致無有效電信號輸出。
電路連接問題:Z軸傳感器與主板的連接線松動、斷開或焊點脫焊;信號傳輸線(如排線、杜邦線)內部斷裂。
供電異常:Z軸傳感器專屬供電電路故障(如電源模塊損壞、供電電壓不足),或主板信號放大電路異常。
機械結構卡滯:Z軸活動部件(如導向軸、連接頭)被異物卡住、潤滑不足或物理變形,導致傳感器未受力但實際無位移響應。
軟件/校準問題:設備固件故障或Z軸校準參數丟失,誤判為無信號(需排除軟件干擾)。
二、基礎排查步驟
檢查物理連接:
斷開設備電源,打開外殼(需謹慎,避免損壞精密元件),觀察Z軸傳感器與主板的連接線是否松動、脫落或排線斷裂(重點檢查插頭針腳是否彎曲)。
手動輕拉Z軸連接線,確認無虛接;若為可拆卸傳感器,重新插拔并固定。
驗證供電狀態:
用萬用表檢測Z軸傳感器的供電電壓(參考設備說明書,通常為±5V/±10V或特定直流值),若電壓異常(如0V或遠低于標稱值),可能是電源模塊故障。
檢查主板上的供電電路元件(如穩壓芯片、電容)是否有燒焦、鼓包或開裂痕跡。
觀察機械狀態:
手動緩慢推動Z軸活動部件(如測頭),感受是否卡頓或有明顯阻力(正常應順暢無阻滯);若卡住,檢查導向軸是否缺油、是否有異物(如灰塵、碎屑)堵塞。
簡單功能測試:
給Z軸施加輕微靜態力(如用手指輕壓測頭),觀察設備其他軸(X/Y軸)信號是否正常——若僅Z軸無輸出,基本可鎖定Z軸相關組件故障;若所有軸均無信號,可能是主板或公共供電問題。
三、深度維修建議
若基礎排查未解決問題,需進一步拆機檢測或返廠維修:
傳感器檢測與更換:
使用萬用表或專業傳感器測試儀檢測Z軸傳感器的輸出信號(如應變片的毫伏級電壓變化),若無信號變化則傳感器已損壞,需更換同型號原廠傳感器(需匹配靈敏度、量程參數)。
檢查傳感器敏感元件(如應變片)是否因過載斷裂(外觀可能有裂紋或脫膠)。
電路檢修:
由技術人員檢測主板信號放大電路(如運算放大器、濾波電容)是否正常工作,重點排查Z軸信號通道的焊點是否脫焊、電阻/電容是否失效。
若供電電路異常(如穩壓芯片損壞),需更換對應元件并重新調試電壓輸出。
軟件/校準修復:
通過設備配套軟件重置Z軸校準參數(或恢復出廠設置),排除軟件誤判;若固件版本過舊,升級至最新版本修復潛在漏洞。
機械維護:
清潔Z軸活動部件(如用無水酒精擦拭導向軸),涂抹專用潤滑脂(避免粉塵污染);若導向軸變形,需更換配件。
