高歐姆電阻測試儀 STR-024 數據不穩定故障維修
【作者】:YX 【發布時間】:2026-1-29 【來源】:上海仰光電子科技有限公司
高歐姆電阻測試儀 STR-024 數據不穩定故障維修
一、故障概述

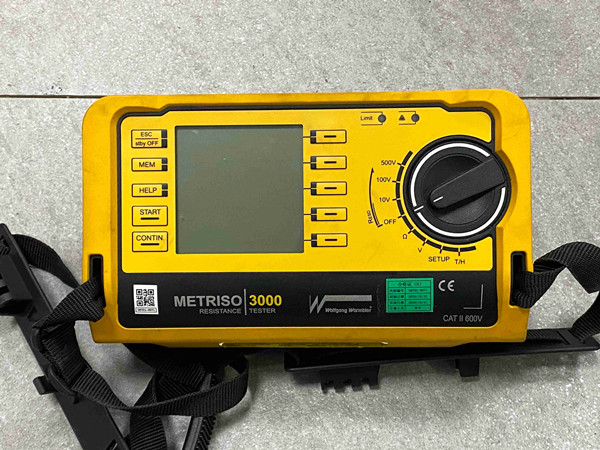

設備型號：高歐姆電阻測試儀 STR-024故障現象：設備開機自檢正常，但測量高阻值電阻時數據持續波動，波動幅度超過 ±3% 額定精度，帶載后漂移更明顯，無法提供穩定的測量結果，影響高阻值元件的檢測與校準工作。經初步排查，排除測試環境電磁干擾、外部負載異常等因素，判定為設備內部測量鏈路或信號處理模塊故障，需拆機深度檢修。
二、故障原因分析
測量接口接觸不良：測試探針、接線端子氧化或松動，導致接觸電阻不穩定，信號傳輸存在間斷性損耗。
采樣電路元件老化：采樣電阻、電容等元件參數漂移，導致信號采集精度下降，測量數據出現跳變。
高壓模塊輸出不穩：內部高壓發生模塊的濾波電容容量衰減，輸出電壓紋波超標，影響高阻值測量的穩定性。
信號處理電路異常：ADC 轉換芯片供電不穩、反饋回路元件虛焊，導致數字信號解碼存在誤差，引發數據波動。
三、維修實施步驟
拆機檢測階段斷開設備電源，拆除外殼固定螺絲，露出內部電路模塊。直觀檢查發現測試探針表面氧化發黑，采樣電路的 2 只貼片電容存在明顯容量衰減；測量高壓模塊輸出紋波，發現紋波值達 120mV（標準值≤50mV）；檢測 ADC 芯片供電引腳，存在輕微虛焊。
部件更換與修復階段用細砂紙打磨測試探針觸點，涂抹導電膏降低接觸電阻；更換采樣電路中老化的貼片電容，選擇低溫度系數的高精度元件；更換高壓模塊鼓包的濾波電容，增強電壓濾波效果；補焊 ADC 芯片供電引腳及反饋回路焊點，提升信號傳輸穩定性。
功能校準階段完成維修后接通電源，使用標準高阻值電阻進行多點校準，將測量誤差控制在 ±0.5% 以內；接入模擬負載，在不同量程下連續測量 2 小時，觀察數據波動幅度，確認穩定在允許范圍內；測試高壓模塊輸出紋波，降至 35mV 以下，符合技術標準。
四、維修驗證與結論
維修后設備測量數據穩定，波動幅度控制在 ±1% 以內，高壓輸出紋波、采樣精度均滿足技術要求，故障徹底排除。本次故障主要由測量接口氧化、采樣元件老化及高壓模塊濾波失效共同導致，屬于設備長期高頻使用后的典型損耗故障。
五、預防措施
每 2 個月清潔測試探針與接線端子，涂抹導電膏防止氧化，確保接觸穩定。
每季度拆機檢查采樣電路與高壓模塊元件，及時更換老化電容、電阻，維持電路性能。
定期校準設備，使用標準電阻驗證測量精度，避免參數漂移引發數據異常。
設備放置在電磁屏蔽環境中使用，減少外部干擾對測量信號的影響。
