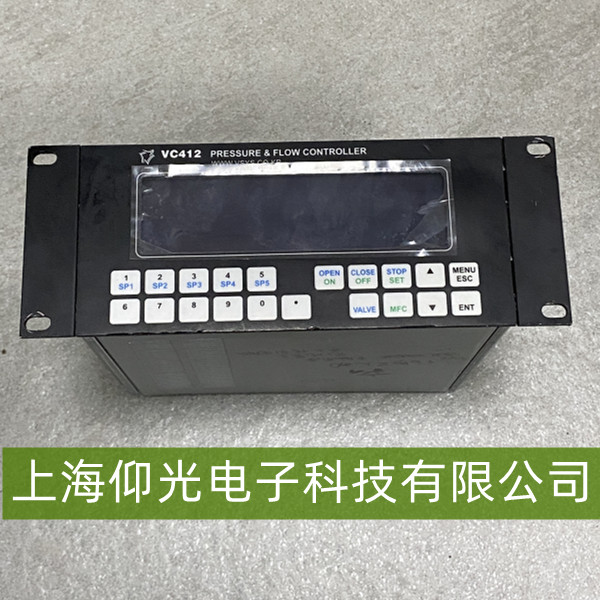

VC412 壓力流量控制器通訊中斷故障維修
【作者】:ZMT 【發布時間】:2026-1-29 【來源】:上海仰光電子科技有限公司
VC412壓力流量控制器通訊中斷故障維修指南
VC412壓力流量控制器通訊中斷會導致系統無法實時監控或調節參數，影響生產流程的穩定性。以下從常見原因及針對性維修步驟展開說明：
一、常見故障原因
物理連接問題
通訊線纜（如RS485/RS232線）松動、脫落或接口氧化，導致信號傳輸中斷；
線纜破損（如鼠咬、彎折過度）、屏蔽層失效，引入電磁干擾；
通訊端口（控制器側/上位機側）針腳損壞或接觸不良。
通訊參數配置錯誤
控制器與上位機（如PLC、工控機）的通訊協議（如Modbus RTU）、波特率（如9600/19200bps）、數據位（通常8位）、停止位（通常1位）或校驗方式（如無校驗/偶校驗）設置不一致。
硬件故障
控制器內部通訊模塊（如RS485芯片）損壞，或電源供電不穩定（通訊模塊需獨立穩定的5V/3.3V供電）；
上位機通訊接口（如串口）故障，或USB轉串口模塊（若使用）驅動異常。
環境干擾
強電磁環境（如靠近變頻器、大功率電機）未做屏蔽處理，導致信號畸變；
通訊線與強電線路平行敷設，未保持足夠間距（建議≥30cm），耦合干擾。
二、維修步驟
基礎檢查
物理連接：斷電后重新插拔通訊線纜，確保接口牢固；檢查線纜外觀有無破損、折痕，必要時更換備用線；用萬用表檢測線纜通斷（測量兩端對應引腳電阻是否正常），屏蔽層是否接地良好。
參數配置：對照控制器說明書，核對上位機軟件（如Modbus Poll）與VC412的通訊協議、波特率等參數（常見默認值：波特率9600，8N1無校驗），確保完全一致；部分控制器需通過按鍵或上位機菜單重新設置參數。
硬件檢測
若參數正確但仍有中斷，用替換法測試：更換通訊線纜（如原線為普通線，換屏蔽雙絞線）、更換上位機通訊端口（如切換COM1/COM2）或USB轉串口模塊；檢查控制器通訊模塊指示燈（如有）狀態——正常通訊時應有規律閃爍，若常滅或常亮可能模塊故障。
對于疑似硬件損壞（如模塊燒毀、芯片開裂），需由專業維修人員使用示波器檢測信號波形，或更換同型號通訊模塊。
環境優化
若干擾明顯，對通訊線加裝金屬屏蔽層并可靠接地（單端接地避免地環流）；調整線纜走向，遠離強電設備；必要時增加信號隔離器（如RS485隔離模塊），提升抗干擾能力。
