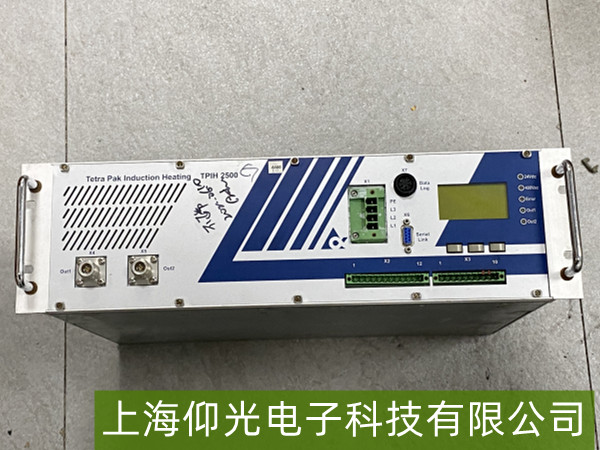

利樂TPIH 2500高頻發生器Out1無加熱輸出故障排查與修復
【作者】:ZMT 【發布時間】:2026-1-24 【來源】:上海仰光電子科技有限公司
利樂TPIH 2500高頻發生器Out1無加熱輸出故障排查與修復
1. 初步檢查與安全確認
首先斷開設備電源，確保安全操作。檢查高頻發生器外部連接（如Out1輸出端子、電源線、控制信號線）是否松動或燒蝕，重新插拔確認接觸良好。同時觀察設備是否有明顯損壞（如電容鼓包、線路燒焦）。
2. 控制信號檢測
Out1無輸出可能是控制信號異常。使用萬用表測量控制板輸出至Out1驅動電路的信號（如PWM或開關量），確認控制板是否正常發送加熱指令。若信號缺失，需排查控制板程序或相關繼電器/固態繼電器。
3. 高頻輸出回路診斷
重點檢查Out1的高頻輸出路徑：
功率器件：檢測IGBT/MOSFET等功率模塊是否擊穿（用萬用表二極管檔測通斷），損壞需更換同型號部件。
匹配網絡：高頻發生器的輸出匹配電容/電感若開路或參數偏移，會導致能量無法傳輸，需用LCR表測量元件值。
冷卻系統：散熱風扇或水冷系統故障可能導致過熱保護鎖定輸出，檢查溫度傳感器和冷卻管路。
4. 電源與驅動電路
驗證高頻發生器主電源（如380VAC）及內部低壓供電（±15V、+5V等）是否穩定。驅動電路（如IGBT驅動模塊）若供電不足或損壞，會導致功率管不導通，需測量驅動電壓是否符合規格（通常為±12V~±15V）。
5. 修復與驗證
更換故障元件（如功率模塊、電容）后，逐步上電測試，優先在低功率模式下運行。
恢復正常負載后，監測Out1輸出電流（用鉗形表）和溫度，確認加熱功能穩定。
