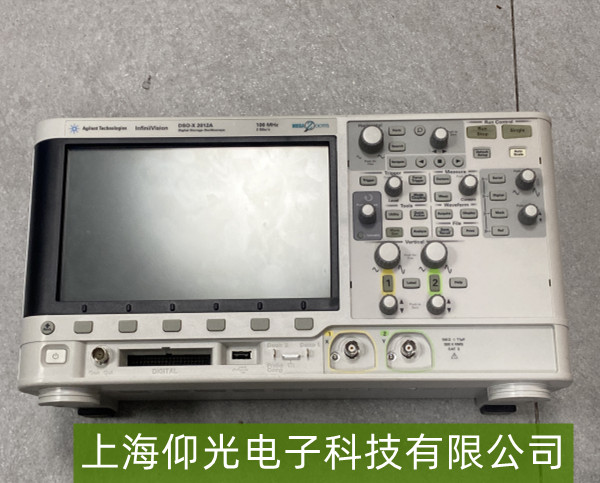

安捷倫DSO-X 2012A示波器按鍵失靈故障維修要點
【作者】:ZMT 【發布時間】:2026-1-23 【來源】:上海仰光電子科技有限公司

安捷倫DSO-X 2012A示波器按鍵失靈故障維修要點
一、基礎排查與簡單處理
物理清潔與接觸恢復
按鍵失靈最常見的原因是面板縫隙積灰、油污或?qū)щ娤鹉z(按鍵下方的黑色軟膠)老化粘連。首先斷開電源,用軟毛刷(如相機鏡頭刷)清理按鍵縫隙,或蘸取少量中性清潔劑(避免酒精腐蝕塑料)輕拭表面。針對卡滯的按鍵,可嘗試用鑷子輕輕調整導電橡膠位置(需小心勿撕裂)。若按鍵有明顯污垢堆積在觸點處,可能影響導電性。
系統復位與重啟
長按電源鍵完全關機后重新啟動,部分臨時性軟件邏輯錯誤可能導致按鍵響應異常。若無效,通過前面板菜單查找【Default Setup】(默認設置)或【System】(系統)選項,執行復位操作,重置面板配置參數,排除軟件層面干擾。
二、硬件結構檢查
導電橡膠與觸點狀態
拆開示波器后蓋(務必?cái)嚯姴⒎漓o電),找到失靈按鍵對應的導電橡膠。檢查其是否磨損、斷裂或偏移(正常按壓時應能與電路板觸點緊密接觸)。同時觀察電路板上的金屬觸點是否有氧化發黑現象——若觸點氧化,可用橡皮擦輕輕打磨去除氧化層,恢復導電性。此步驟需謹慎,避免刮傷PCB板。
排線與接口連接
部分型號的按鍵板通過柔性排線與主控板連接。檢查排線接口是否松動、脫落或彎折(常見于運輸或頻繁開合后蓋)。重新插拔排線確保插緊,若發現排線外皮破損、針腳歪斜,需更換同規格排線(建議聯系官方購買原廠配件)。
三、深度故障判斷
主板或按鍵板電路問題
若多組按鍵同時失靈,可能是主控板上的按鍵掃描芯片(負責識別按鍵矩陣信號)故障,或按鍵板線路存在短路/斷路。需用萬用表檢測按鍵按下時對應觸點的通斷情況(正常應導通),或觀察主控芯片信號輸出(需專業設備)。此類問題通常需專業維修人員處理,避免自行焊接導致主板損壞。
環境與長期維護
長期在潮濕、多塵環境中使用會加速導電橡膠老化和電路氧化。建議日常使用后用防塵罩覆蓋,避免液體濺入面板。若頻繁出現按鍵失靈,可加裝硅膠按鍵膜保護原裝按鍵,延長使用壽命。
