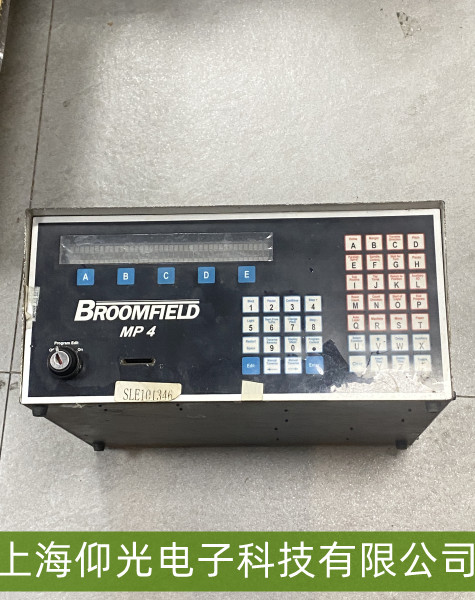

BROOMFIELD稱重控制器按鍵無響應故障維修解析
【作者】:ZMT 【發布時間】:2026-1-17 【來源】:上海仰光電子科技有限公司
BROOMFIELD稱重控制器按鍵無響應故障維修解析
一、基礎排查：
電源供應驗證
首先確認控制器供電正常——檢查電源線是否牢固接入（船用/工業場景需重點排查線路松動或腐蝕），電壓是否符合規格（常見為DC 24V/AC 110-240V，參考設備銘牌）。觀察電源指示燈（若有）是否亮起：若指示燈熄滅，可能是電源模塊故障、保險絲熔斷或輸入電源異常；若指示燈亮但按鍵無響應，則問題可能集中在按鍵電路或主板。
按鍵物理狀態檢查
直接觀察按鍵表面是否有異物（如油污、粉塵、水漬）堆積，尤其是工業環境中常見金屬碎屑或化學殘留。嘗試按壓按鍵時，感受是否有明顯卡滯或松垮感——若按鍵彈簧老化/斷裂，可能導致觸點無法閉合；若按鍵帽脫落或偏移，需重新安裝固定。
二、電路與觸點檢測
按鍵觸點與電路通斷
斷電后拆開控制器外殼（需確保符合安全規范），找到對應按鍵的電路連接點（通常為薄膜開關或機械觸點）。用萬用表電阻檔測量按鍵未按壓時觸點間電阻（正常應為斷開狀態，阻值接近∞），按壓時電阻應接近0Ω（導通）。若按壓后阻值無變化，說明觸點氧化、臟污或機械結構損壞（如彈性薄膜破裂）。
清潔處理：對氧化觸點（常見于潮濕環境）可用電子清潔劑（如異丙醇）擦拭，或用細砂紙輕磨觸點表面；若為薄膜開關層間臟污，需用軟毛刷清理縫隙。
主板與信號傳輸
若單個按鍵無響應，可能是該按鍵對應電路斷路（如焊點脫落、線路老化）；若所有按鍵均失效，可能是主板按鍵接口芯片（如矩陣掃描IC）故障或公共電源線斷開。檢查主板上的按鍵排線是否松動、破損，接口處是否有氧化痕跡（可用橡皮擦清潔金手指）。
三、環境與軟件因素
環境干擾與防護
工業場景中，電磁干擾（如變頻器、大功率電機）可能導致按鍵信號傳輸異常。檢查控制器是否安裝了屏蔽罩或濾波器，必要時加裝抗干擾模塊。船用環境還需排查鹽霧腐蝕導致的電路板銅箔斷裂（觀察是否有綠色銹斑）。
系統模式與復位
部分控制器具有“鎖定模式”或“維護模式”，可能禁用按鍵操作（如通過軟件設置或組合鍵觸發）。嘗試長按特定按鍵（如“ESC”“RESET”）10秒以上，恢復默認設置；若設備支持軟件調試，通過上位機檢查按鍵功能是否被軟件屏蔽。
