DOBLE聲學絕緣分析儀電源模塊供電異常維修要點
【作者】:ZMT 【發布時間】:2025-12-30 【來源】:上海仰光電子科技有限公司
DOBLE聲學絕緣分析儀電源模塊供電異常維修要點

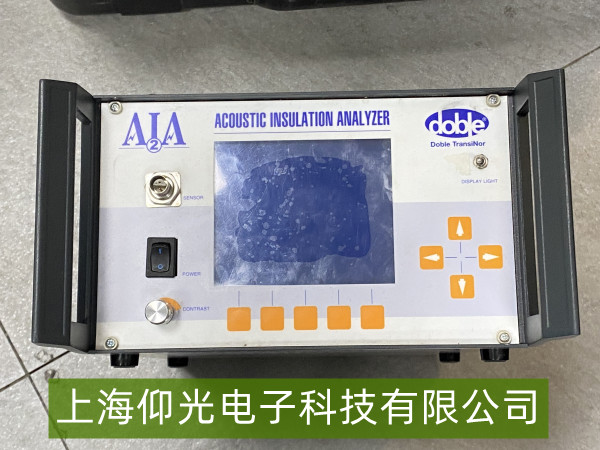

DOBLE聲學絕緣分析儀作為高精度電力檢測設備，電源模塊供電異常會導致儀器無法開機、間歇性斷電或檢測數據失真。以下是針對該故障的精準維修要點，覆蓋常見誘因與解決步驟。
一、核心故障表現與誘因
電源模塊供電異常的典型現象包括：儀器完全無反應（電源指示燈不亮）、開機后瞬間斷電（保護電路觸發）、輸出電壓不穩定（如±12V/±5V偏離標稱值±10%以上）或特定電路模塊（如信號采集板、CPU主板）因供電不足失效。常見誘因包括：
輸入電源問題：外部供電電壓波動（如實驗室插座接觸不良、市電不穩）、保險管熔斷（過流或短路保護動作）；
電源模塊自身故障：開關電源IC（如PWM控制器）損壞、整流二極管/濾波電容老化（輸出紋波增大）、變壓器繞組短路；
負載側短路：電源模塊輸出端連接的電路板（如高壓發生器、信號調理板）存在短路，拉低輸出電壓；
保護電路誤觸發：過壓/過流保護閾值設置不當或檢測元件（如電壓采樣電阻）漂移，導致電源模塊主動切斷輸出。
二、關鍵維修步驟與技巧
（一）基礎排查
檢查外部供電：用萬用表測量儀器輸入電壓（通常為AC 100-240V/50-60Hz），確認插座接觸良好且市電穩定（波動范圍＜±10%）。若輸入電壓異常，排查實驗室供電線路或更換插座；檢查電源線是否破損，保險管（通常位于電源模塊輸入端）是否熔斷（熔斷需更換同規格，不可盲目用大電流保險管替代）。
觀察電源模塊狀態：打開儀器后蓋（斷電并靜電防護），查看電源模塊是否有燒焦痕跡（如電容鼓包、PCB碳化）、異味或元件脫落，初步判斷是否因過熱或短路損壞。
（二）電源模塊專項檢測
輸出電壓測量：在不連接負載的情況下，用萬用表直流檔測量電源模塊各輸出端電壓（常見為±12V、±5V、+3.3V等，具體參考儀器手冊標稱值）。若輸出電壓偏離標稱值＞±5%，或無輸出，則模塊內部故障可能性大。
關鍵元件檢測：重點檢查開關電源的核心元件——PWM控制IC（如UC384x系列）、整流二極管（正向壓降正常，反向漏電極�。V波電解電容（用萬用表電容檔檢測容量是否下降，或觀察外觀是否鼓包漏液）。若元件損壞（如電容容量低于標稱值80%、二極管反向電阻過低），需更換同型號或參數匹配的元件。
負載短路排查：斷開電源模塊所有輸出連接線，單獨給模塊通電，測量輸出電壓是否恢復正常。若此時電壓正常，則故障點在負載側（如某塊電路板短路）；逐步連接負載電路板，每接一塊測量輸出電壓，定位短路的具體模塊（短路板通常伴隨發熱或異味）。
（三）保護電路與參數校準
若電源模塊因保護電路觸發斷電，需檢查過壓/過流檢測電路：測量采樣電阻阻值是否漂移（如1kΩ電阻實際變為2kΩ會導致采樣值錯誤）、比較器IC（如LM339）工作是否正常。必要時，根據手冊調整保護閾值電位器（如有），或更換故障檢測元件。
三、維修后驗證
修復后，先空載通電觀察電源模塊指示燈（如有）是否正常，再逐步連接核心負載（如CPU主板），監測各路輸出電壓穩定性（波動＜±2%）。長時間運行（≥30分鐘）無異常后，方可進行絕緣檢測等常規操作。
提示：電源模塊維修涉及高壓（如開關電源初級側可達300V以上）和精密元件，若無專業經驗，建議聯系DOBLE官方授權維修點處理，避免二次損壞。
