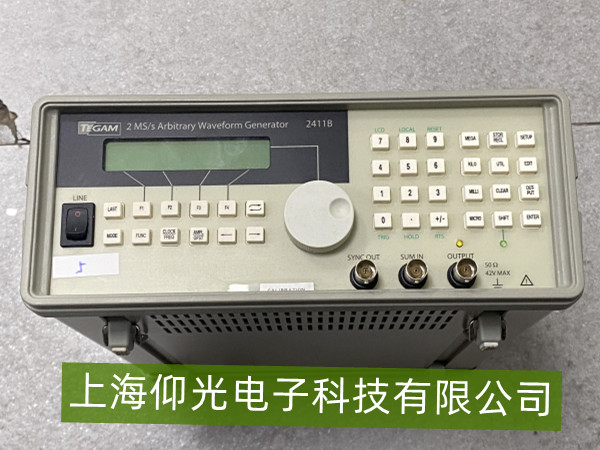

波形失真!泰克2411B DAC芯片損壞維修實戰與替代方案
【作者】:ZMT 【發布時間】:2025-12-29 【來源】:上海仰光電子科技有限公司
波形失真!泰克2411B DAC芯片損壞維修實戰與替代方案
一、故障現象與DAC芯片關聯性
泰克2411B正常顯示應為穩定數值(無波形輸出,但若用于擴展功能或校準環節涉及模擬信號輸出時,DAC芯片故障可能導致“波形失真”——如校準信號輸出異常、數字-模擬轉換后的電壓/電流波形畸變)。常見表現包括:校準過程中參考電壓/電流輸出偏離標稱值(如10V基準輸出為9.5V或波動)、自檢時提示模擬信號異常(如“DAC ERR”或“Signal Distortion”),本質是DAC芯片無法將數字信號精準轉換為模擬信號。
核心原因:DAC芯片(如TI的DAC7512或泰克定制型號)長期使用后,內部電阻網絡失調、基準電壓輸入端退化,或因靜電/浪涌損壞,導致數字碼與模擬輸出的映射關系錯誤(如輸出電壓與理論值偏差>1%)。
二、維修實戰步驟
1. 故障定位
初步檢測:用萬用表測量DAC芯片的供電電壓(通常為3.3V/5V,參考維修手冊),若偏差>10%(如標稱5V實測4.3V),需排查電源模塊;檢查芯片的基準電壓輸入引腳(如VREF,通常為1.2V/2.5V),確認基準源是否正常(可用標準電壓表測量)。
信號追蹤:通過示波器觀察DAC芯片的數字輸入端(來自MCU的SPI/I2C信號)與模擬輸出端(如校準電壓輸出引腳),正常時數字信號變化應對應模擬輸出線性變化;若數字信號正常但模擬輸出畸變(如鋸齒波、毛刺),則鎖定DAC芯片故障。
2. 芯片更換
拆焊舊芯片:使用熱風槍(溫度設定280-300℃)均勻加熱芯片四周,配合吸錫器移除舊DAC芯片(注意避免損傷周邊元件,如電容、電阻)。
安裝新芯片:選用原型號DAC芯片(優先泰克原廠配件),或兼容替代型號(如TI的DAC8532,需確認電氣參數匹配:分辨率≥12位、輸出電壓范圍與原芯片一致)。焊接時確保引腳對齊,焊錫均勻無短路。
3. 校準與驗證
更換后重新上電,通過儀器自檢程序檢測模擬信號輸出精度(如校準電壓10V是否達標);若仍異常,需執行工廠級校準(使用標準源如福祿克2000校準儀,調整DAC內部增益/偏移寄存器)。
