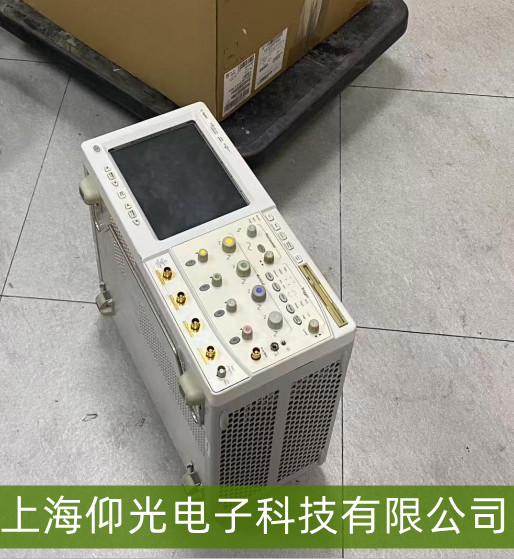

安捷倫示波器波形失真故障大揭秘
【作者】:ZMT 【發布時間】:2025-12-17 【來源】:上海仰光電子科技有限公司
安捷倫示波器波形失真故障大揭秘
安捷倫示波器是電子測試領域的精密儀器，波形失真會直接影響測量結果的準確性。以下是常見故障原因及對應的排查與解決方法：
一、常見波形失真原因
輸入信號問題
過載：輸入信號幅度超過示波器量程（如設置1V/div但輸入5V峰峰值），會導致波形頂部或底部被削平（限幅失真）。
干擾：信號源附近存在強電磁干擾（如電機、高頻設備），或探頭接地不良引入噪聲，使波形出現毛刺或雜亂波動。
探頭連接與匹配不當
探頭衰減系數設置錯誤：例如實際使用10:1探頭但示波器設置為1:1，會導致信號幅度顯示異常。
接地環路影響：探頭接地線過長或未就近接地，會引入寄生電感，引發高頻波形震蕩或拖尾。
示波器設置錯誤
帶寬限制未開啟：觀測高頻信號時若未打開示波器的20MHz/200MHz帶寬限制功能，高頻噪聲會被放大導致波形畸變。
采樣率不足：根據奈奎斯特定理，采樣率需至少為信號最高頻率的2倍，若采樣率過低（如觀測10MHz信號但采樣率僅5MSa/s），會出現混疊失真（波形折疊）。
硬件故障
垂直放大器或ADC損壞：垂直通道的放大電路或模數轉換芯片故障，會導致信號放大或數字化過程異常。
校準失效：示波器長時間未校準（建議每年一次），內部基準參數漂移會影響波形還原精度。
二、故障排查與解決方法
基礎檢查
確認輸入信號范圍：調整示波器垂直量程（Volts/div）和水平時基（Time/div），確保信號在屏幕中央且未超出量程。
檢查探頭連接：使用短接地線（盡量靠近信號源接地），并核對探頭衰減系數與示波器設置一致。
優化測量設置
開啟帶寬限制：觀測低頻信號時關閉帶寬限制，高頻信號時根據需求選擇20MHz/200MHz限制。
提高采樣率：將采樣率設置為信號最高頻率的5-10倍（如10MHz信號建議采樣率≥50MSa/s）。
硬件檢測
自校準：通過示波器菜單執行“自校準”功能（通常為Utility→Calibration），校準垂直/水平通道。
專業維修：若上述步驟無效，可能是垂直放大器或ADC損壞，需聯系安捷倫官方售后檢測維修。
三、注意事項
避免在強電磁環境中使用示波器，必要時使用屏蔽罩。
定期清潔探頭觸點和示波器輸入端口，防止氧化接觸不良。
