安捷倫脈沖信號發生器81110A面板按鍵失靈故障維修
【作者】:YX 【發布時間】:2025-12-11 【來源】:上海仰光電子科技有限公司

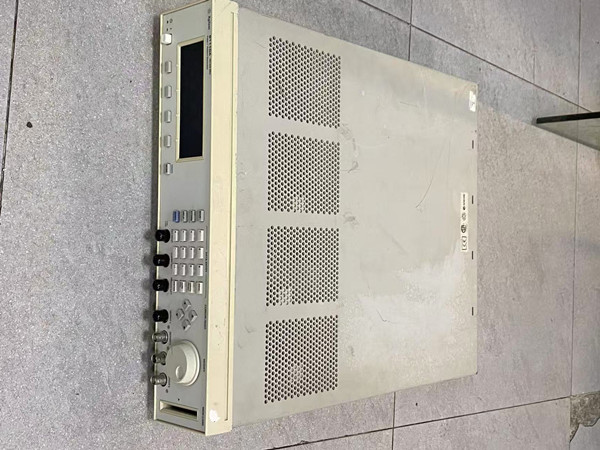

安捷倫脈沖信號發生器81110A面板按鍵失靈故障維修
安捷倫 81110A 脈沖信號發生器面板按鍵失靈,多是物理接觸不良、線路連接異常、固件故障或供電干擾導致,建議按 “先簡單外部排查,再逐步深入內部硬件和軟件” 的順序檢修,具體方案如下:
基礎外部與物理清潔排查
直觀檢查與清潔:先觀察失靈按鍵是否有卡死、凹陷、表面破損情況,若按鍵卡住,可輕輕撥動使其復位。對于有灰塵、污垢堆積的按鍵,先用毛刷清理面板縫隙灰塵,再用蘸有少量無水酒精的棉簽擦拭按鍵表面及周圍。若設備使用超 3 年,按鍵內部導電橡膠易老化、觸點易氧化,可拆開面板,用酒精擦拭導電橡膠和對應的按鍵觸點,去除氧化層后裝回重試。
排除設備死機假象:若所有按鍵都無響應,先長按電源鍵 10 秒強制關機,等待 1 - 2 分鐘后重新開機。有時設備非法關機引發程序崩潰,會導致按鍵暫時失靈,重啟后可恢復正常。
軟件與固件層面排查
恢復出廠設置:若重啟后按鍵仍異常,可能是按鍵映射表錯亂。可參考儀器說明書操作恢復出廠設置,清除異常的系統配置(此操作會清除自定義參數,建議提前備份)。該操作能解決因電磁干擾、誤操作導致的按鍵功能映射錯誤問題。
固件升級修復:若所有按鍵均失靈但設備其他功能無異常,大概率是固件缺陷導致信號無法被正確處理。登錄是德科技(安捷倫)官網,下載 81110A 對應型號的最新固件,通過 U 盤等接口完成升級,修復固件層面的程序漏洞。
內部線路與連接部件檢修
檢查連接排線:斷電后拆開儀器外殼,重點查看按鍵板與主板連接的 FPC 排線。長期操作或輕微磕碰可能導致排線斷裂、接口松動,可拔下排線清理接口灰塵,檢查排線是否有折痕、斷裂,確認無損壞后重新插緊。若排線破損,需更換同規格的 FPC 排線。
排查按鍵板與焊點:觀察按鍵板是否有變形、燒焦痕跡,用放大鏡查看按鍵板與排線連接處、按鍵對應的電路板焊點,若存在虛焊、脫焊,可用電烙鐵補焊加固。若按鍵板因受潮、受熱出現基板膨脹變形,可能導致按鍵接觸不良,需更換全新按鍵板模塊。
供電與干擾因素排查
電源穩定性檢測:若按鍵響應時有時無,還伴隨屏幕閃爍,可能是電源模塊干擾導致。用萬用表檢測電源輸出的紋波電壓,若超標,大概率是電源濾波電容失效,需更換對應的濾波電容;同時檢查設備接地是否良好,多設備并聯使用時,地線環流可能引發干擾,重新規范接地即可。
排除環境干擾:若故障呈季節性高發,需排查環境因素。潮濕環境易導致按鍵觸點凝露腐蝕,可在實驗室加裝除濕設備;干燥環境易產生靜電擊穿按鍵電路,操作時佩戴防靜電手環,避免靜電損壞按鍵相關元器件。
專業報修兜底
若經上述步驟排查后,按鍵仍失靈,如按鍵板芯片損壞、主板控制電路故障等情況,普通維修難以解決。建議聯系上海仰光第三方精密儀器維修機構,借助專業檢測設備定位核心故障,更換原廠適配的按鍵模塊、主板元器件等,避免自行拆解造成二次損壞。
