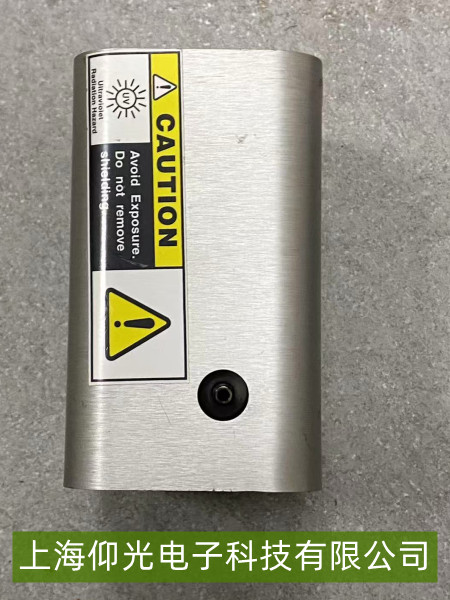

光譜儀控制盒電源故障維修方法大揭秘
【作者】:ZMT 【發布時間】:2025-12-11 【來源】:上海仰光電子科技有限公司
光譜儀控制盒電源故障維修方法大揭秘
光譜儀控制盒電源是儀器穩定運行的“心臟”，一旦出現故障（如無法通電、輸出電壓異常、頻繁重啟等），會導致整機無法啟動或檢測數據異常。以下從常見故障現象入手，結合維修邏輯與實操步驟，揭秘針對性解決方法。
一、常見電源故障表現
完全無供電：控制盒指示燈不亮，光譜儀無任何反應（電源輸入未傳遞到內部電路）。
輸出電壓異常：電源模塊能通電，但輸出電壓偏離標稱值（如標稱±12V輸出實測為0V或20V），導致控制電路芯片燒毀或傳感器工作異常。
間歇性斷電/重啟：儀器運行中突然斷電或反復啟停（多因電源過熱、電容老化或負載短路）。
異響或發熱：電源模塊工作時發出“嗡嗡”聲或局部過熱（可能為變壓器異響、整流二極管短路或散熱不良）。
二、維修步驟與方法
1. 基礎排查：確認故障范圍
外部供電檢查：用萬用表測量控制盒電源輸入接口（如220V AC或24V DC輸入）的電壓是否正常（偏差≤±10%）。若輸入無電壓，檢查外部供電線路（插座、開關、保險絲）；若輸入正常但控制盒無反應，故障集中在內部電源模塊。
指示燈觀察：部分控制盒設有電源狀態指示燈（如綠色LED），若燈不亮，優先排查電源開關、保險絲（常見于電源輸入回路，用萬用表測保險絲通斷，若熔斷需更換同規格型號）。
2. 電源模塊拆解與檢測
關鍵元件檢測：打開控制盒外殼（需斷電并防靜電），找到電源模塊（通常為獨立PCB板，標注“Power Supply”或類似標識）。重點檢測：
保險絲：目測是否熔斷（透明外殼可直觀看到斷點），熔斷說明電路存在短路（如整流二極管、大電容擊穿）。
整流/濾波電路：用萬用表測整流橋堆輸出端（AC轉DC后的直流母線）電壓（如220V AC輸入經整流后應為約310V DC），若為0V，可能是整流橋或保險絲前端電路故障。
開關管與PWM芯片：檢測主開關管（如MOSFET）的漏極-源極電阻（正常應有單向導通特性，若短路則需更換），以及PWM控制芯片（如UC3842）的供電引腳電壓（通常需12~15V啟動電壓，若無則前端濾波或啟動電阻故障）。
輸出電壓測量：用萬用表直流檔測電源模塊各輸出端（如±12V、+5V）是否與標稱值一致（偏差＞±5%需調整或更換模塊）。
3. 常見硬件故障處理
電容老化：電源模塊中的電解電容（尤其是高壓濾波電容）長期使用后可能鼓包、漏液，導致輸出電壓不穩或紋波過大——直接更換同容量（如1000μF/25V）、耐壓值≥原規格1.2倍的電容。
短路保護：若檢測到某元件（如負載芯片）短路（用萬用表測其兩端電阻接近0Ω），需斷開該元件引腳，逐步排查短路源（常見為運放芯片、驅動模塊擊穿）。
散熱問題：電源模塊的散熱片若積灰嚴重或導熱硅脂干裂，會導致元件過熱保護（表現為間歇性斷電），清理灰塵并重新涂抹硅脂即可。
4. 維修后驗證
修復后通電測試，先用假負載（如10Ω/10W電阻）替代光譜儀核心電路，觀察電源輸出是否穩定（無過壓/欠壓），再逐步接入真實負載，確認儀器功能恢復正常。
