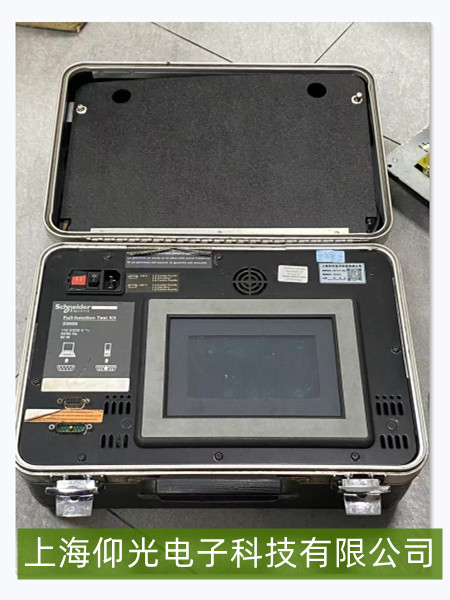

施耐德多功能斷路測試箱-顯示屏黑屏故障深度解析

【作者】:ZMT 【發布時間】:2025-12-11 【來源】:上海仰光電子科技有限公司

施耐德多功能斷路測試箱顯示屏黑屏故障深度解析與維修指南

施耐德多功能斷路測試箱（如常見型號：Compact NSX系列配套測試箱、Sepam系列檢測設備等）的顯示屏黑屏問題，可能由硬件、軟件或外部環境因素引發。以下從故障原因到維修步驟展開深度解析，幫助快速定位并解決問題。

一、常見黑屏原因分析
電源供應異常
測試箱依賴穩定的直流/交流供電（通常為24V DC或220V AC輸入），若電源模塊損壞、保險絲熔斷、適配器接觸不良，或內部供電線路斷路，會導致顯示屏無供電信號，直接黑屏。

顯示屏硬件故障
屏幕本身可能因長期震動、高溫或老化出現背光板損壞（有微弱電流但無亮光）、液晶面板斷裂，或排線松動/斷裂（連接主控板與屏幕的柔性線路接觸不良）。

主控板或接口問題
主控板（負責數據處理與信號輸出）故障（如芯片過熱燒毀、電容鼓包），或屏幕與主控板的連接接口（如LVDS排線接口、HDMI/RGB接口）氧化、虛焊，會導致信號無法傳輸至屏幕。

軟件或系統崩潰
測試箱內置操作系統（如嵌入式Linux或定制固件）若因異常斷電、程序錯誤卡死，可能導致屏幕驅動失效，表現為黑屏但指示燈亮（需區分“真黑屏”與“無信號黑屏”）。

二、維修步驟與排查邏輯
第一步：基礎電源檢查（優先級最高）
觀察指示燈狀態：若測試箱電源指示燈（通常為綠色/紅色LED）完全不亮，優先檢查外部供電（適配器輸出電壓是否正常，用萬用表測量輸出端是否為標稱值，如24V DC±5%）；若指示燈亮但屏幕黑，可能是屏幕信號問題。
排查內部供電：斷開電源后打開測試箱外殼（需斷電并防靜電），檢查電源模塊（通常為獨立小電路板）的保險絲是否熔斷（目測或用萬用表測通斷），電源芯片（如LM2596等DC-DC轉換芯片）是否有過熱痕跡（發燙、焦黑）。

第二步：屏幕與排線檢查
目測屏幕狀態：用手電筒貼近黑屏區域照射，若隱約可見菜單圖標或文字（背光壞但液晶正常），則確認是背光板故障（需更換背光模塊或整個屏幕總成）；若完全無顯示，進一步檢查排線。
檢查排線連接：找到連接屏幕與主控板的排線（通常位于屏幕下方或側邊，標注“LCD”“SCREEN”等），重新插拔排線確保接觸緊密；若排線有彎折、破損痕跡，需更換同規格排線（注意接口類型，如扁平排線或針式接口）。

第三步：主控板與系統診斷
復位操作：長按測試箱的“復位鍵”（通常為小孔按鈕，用牙簽按壓3~5秒），嘗試恢復系統默認設置（部分型號黑屏是軟件卡死導致）。
最小化測試：斷開所有外接設備（如傳感器、通信模塊），僅保留電源與屏幕，觀察是否仍黑屏——若恢復正常，可能是外設短路拉低電壓；若問題依舊，重點排查主控板（如測量主控芯片供電引腳電壓是否正常）。
模塊與排線接口），避免高溫環境（＞40℃）長時間運行，可降低黑屏概率。
