鳥牌天饋線分析儀 SA-1700EX 黑屏故障維修方案
【作者】:YX 【發布時間】:2025-12-6 【來源】:上海仰光電子科技有限公司
鳥牌天饋線分析儀 SA-1700EX 黑屏故障維修方案
鳥牌 SA-1700EX 作為專業天饋線檢測設備，黑屏故障直接影響現場測試工作，其核心成因集中在供電系統異常、顯示模塊故障、內部連接松動或主板電路損壞，需按 “先外部排查、再拆機檢測、最后核心維修” 的邏輯分步處理，以下是詳細維修方案：
一、故障現象與核心成因

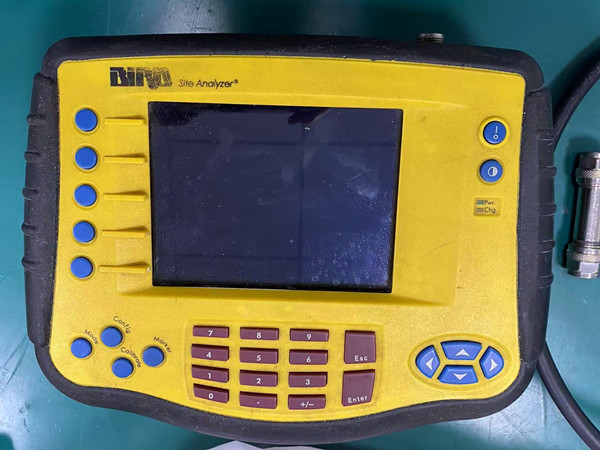

SA-1700EX 黑屏故障主要表現為：開機后無任何顯示（屏幕全黑）、背光亮但無圖像、開機瞬間亮后立即黑屏。核心成因包括：① 供電電壓不足或電池 / 適配器故障；② 顯示屏背光板損壞或屏幕排線松動；③ 顯示驅動板故障或核心控制芯片（如 FPGA）異常；④ 主板供電電路短路或元件燒毀；⑤ 固件崩潰導致顯示功能鎖定。維修前需準備萬用表、防靜電手環、螺絲刀套裝、酒精棉，全程佩戴防靜電手環，避免靜電損壞精密元件。
二、分步維修流程
（一）外部基礎排查（無拆機經驗可操作）
供電系統優先檢測：首先更換全新原裝電池，或使用原廠適配電源適配器（輸出電壓通常為 12V/2A，需匹配設備銘牌）供電，排除電池虧電、接觸不良或適配器損壞。用萬用表測量電池倉觸點電壓，若電壓為 0 或低于額定值，用酒精棉擦拭觸點氧化層，檢查觸點彈簧是否松動，輕微彎折彈簧確保接觸緊密；若適配器無輸出，直接更換同規格原廠適配器測試。
開機狀態輔助判斷：長按電源鍵 3-5 秒開機，觀察設備是否有開機聲音、指示燈是否亮起（部分機型電源燈位于機身側面）。若指示燈亮但屏幕黑屏，大概率是顯示模塊故障；若指示燈不亮且無任何反應，優先排查供電或主板故障；若開機瞬間屏幕亮后黑屏，可能是背光板供電異常或固件問題。
強制重啟與固件復位：長按電源鍵 10 秒執行強制重啟，部分臨時系統卡頓可恢復。若無效，嘗試固件復位：將設備與電腦連接，從鳥牌官方網站下載 SA-1700EX 最新固件，按手冊指引進入恢復模式刷寫固件，排除固件崩潰導致的黑屏。
（二）拆機硬件檢修（需專業電路知識）
內部連接部件檢查：擰下設備外殼固定螺絲，打開機箱后，重點檢查顯示屏排線與主板、顯示驅動板的連接情況。若排線松動，輕輕拔出后重新插緊，確保卡扣扣合到位；若排線接口氧化，用酒精棉擦拭接口金手指后重新連接。同時檢查電源排線、背光板排線是否斷裂或接觸不良，破損排線需更換同規格配件。
顯示模塊故障檢測：① 背光板檢測：用萬用表測量背光板供電電壓（通常為 12V），若電壓正常但無背光，說明背光板 LED 燈珠燒毀，需更換背光板總成；② 屏幕檢測：若背光亮但無圖像，大概率是屏幕本身損壞，可通過替換同型號屏幕測試，確認后更換原廠顯示屏；③ 驅動板檢測：測量顯示驅動板供電電壓（5V/12V），若電壓異常，檢查驅動板上的濾波電容、穩壓芯片（如 AMS1117）是否損壞，更換損壞元件后重新測試。
主板與供電電路檢修：若顯示模塊無問題，重點排查主板。① 主板供電檢測：用萬用表測量主板核心供電接口電壓（3.3V、5V、12V），若電壓為 0，檢查主板上的微型保險絲是否熔斷，熔斷則更換同規格保險絲，同時檢測電源管理芯片（如 TI TPS5450）是否擊穿，損壞需匹配原廠型號替換；② 核心芯片檢測：觀察主板上的 FPGA、CPU 芯片是否有燒焦痕跡，測量芯片引腳電壓，若電壓異常，可能是芯片燒毀，需聯系售后更換主板；③ 電路短路排查：用萬用表蜂鳴檔檢測主板電源回路是否短路，若短路，排查濾波電容、貼片電阻是否擊穿，逐一更換故障元件。
三、維修注意事項與兜底方案
拆機時需按順序拆卸螺絲，輕放外殼與內部部件，避免拉扯排線導致斷裂；主板上的精密元件（如晶振、貼片電容）切勿用力觸碰，防止脫焊。
更換顯示模塊、電源管理芯片等核心部件時，需選用鳥牌原廠配件，第三方配件可能導致顯示異常或設備兼容性問題。
固件刷寫必須使用官方正版固件，刷寫過程中保持供電穩定，避免中途斷電造成主板損壞。
若經上述步驟仍無法修復，或檢測到主板、核心芯片嚴重損壞，建議停止自行檢修，聯系鳥牌授權維修機構（如北京匯捷通科技、上海科領電子），提供原廠維修或主板更換服務，確保設備恢復專業檢測性能。維修后需開機測試，確認屏幕顯示正常，且駐波比測量、頻率掃描等核心功能無異常。
