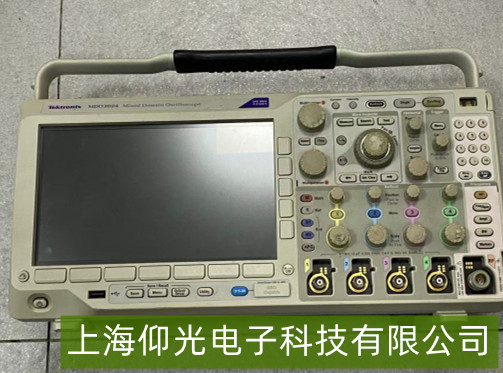

泰克 MDO3024 混合域示波器開機黑屏故障維修
【作者】:ZMT 【發布時間】:2025-12-6 【來源】:上海仰光電子科技有限公司
泰克 MDO3024 混合域示波器開機黑屏故障維修
泰克 MDO3024 混合域示波器作為一款集示波器、頻譜分析儀等多功能于一體的高精度儀器，開機黑屏故障直接影響使用。該故障可能由硬件、電源或系統軟件問題引發，需逐步排查。
一、常見故障表現
開機后屏幕完全無顯示（黑屏），但可能伴隨以下現象：
電源指示燈亮（說明部分電路通電）；
背光微弱或無背光（屏幕亮但看不見內容）；
按鍵/旋鈕無響應（系統未正常啟動）。
二、故障原因分析
屏幕背光或液晶面板故障：背光燈管/LED損壞、液晶驅動電路異常，導致屏幕無顯示（電源正常但內容不可見）。
電源供電問題：主板供電模塊（如高壓板、DC-DC轉換芯片）故障，無法為屏幕或核心電路提供穩定電壓。
主板或顯卡芯片故障：主控芯片（如FPGA）、顯存或顯示輸出電路損壞，導致信號無法傳輸至屏幕。
系統軟件崩潰：固件損壞或啟動程序異常，系統卡死在初始化階段。
連接線松動：屏幕與主板的排線接觸不良（常見于運輸或震動后）。
三、維修技術方法
基礎排查：
檢查電源適配器：確認輸入電壓正常（通常為100-240V），輸出電壓（如12V/3A）穩定，排除適配器故障。
觀察指示燈：若電源燈亮但屏幕黑，重點排查屏幕相關電路；若指示燈不亮，則電源模塊問題概率高。
屏幕與背光檢測：
借助手機攝像頭（開啟閃光燈）貼近屏幕：若攝像頭中能看到微弱圖像（屏幕本身亮但背光失效），則問題為背光燈管/LED或驅動電路；若完全無圖像，可能是液晶面板或顯示輸出電路故障。
檢查背光供電：用萬用表測量高壓板輸出電壓（通常為數十至上百伏），若無輸出則高壓板或控制芯片損壞。
硬件電路檢修：
主板檢測：重點排查電源管理芯片（如TPS系列DC-DC轉換器）、顯示接口電路（如LVDS排線座）及核心芯片（如FPGA）的焊接狀態與信號通路，必要時用示波器檢測關鍵點電壓/信號。
排線檢查：重新插拔屏幕與主板的連接排線，確保接觸良好；若排線老化或斷裂，需更換原廠規格配件。
軟件與系統恢復：
嘗試強制重啟：長按電源鍵10秒以上復位系統；若無效，可通過泰克官方工具（如USB固件升級）重新刷寫系統固件（需專業指導）。
