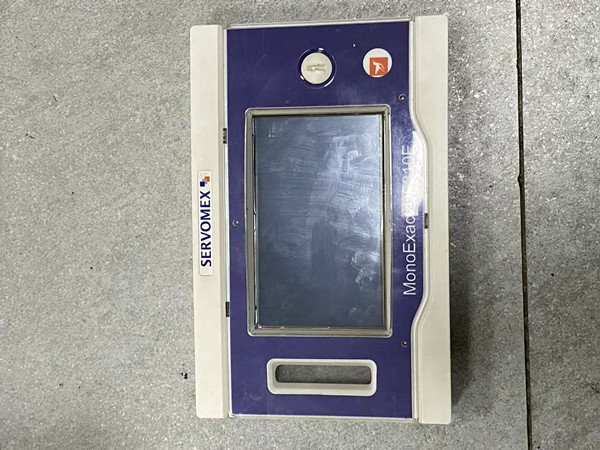

仕富梅分析儀 08000902 顯示屏不亮故障維修方案
【作者】:YX 【發布時間】:2025-12-2 【來源】:上海仰光電子科技有限公司
仕富梅分析儀 08000902 顯示屏不亮故障維修方案
仕富梅（Servomex）08000902 氣體分析儀顯示屏不亮，核心故障集中在供電回路、顯示屏硬件、連接線路或主控板驅動，需按 “先排查外部供電，再檢修內部硬件” 的邏輯逐步定位，以下是詳細維修流程：
一、維修前準備與安全規范
工具與備件：準備萬用表（直流電壓檔、通斷檔）、防靜電烙鐵、撬棒（塑料材質，避免劃傷外殼）、無水酒精、清潔棉簽、防靜電手環，備用同型號顯示屏背光板、排線（如 16Pin 扁平排線）、電源濾波電容（100μF/25V）。
安全防護：斷開分析儀總電源，拔掉電源插頭，等待內部電容放電 15 分鐘；全程佩戴防靜電手環，避免靜電損壞顯示屏驅動芯片；拆解時輕拿輕放，防止外殼或內部部件磕碰變形。
設備狀態確認：記錄分析儀故障前運行情況（如是否出現閃爍、花屏后突然黑屏），若設備仍能正常檢測（可通過上位機查看數據），優先排查顯示屏及連接線路；若設備完全無響應，需同步檢查主供電。
二、故障定位與分步檢測
（一）外部供電與電源模塊檢測
輸入電源檢查：用萬用表直流檔測量分析儀電源適配器輸出電壓（通常為 12V/24V，參考設備銘牌），若電壓為 0 或低于標稱值 10%，更換同規格電源適配器；若適配器正常，檢查電源線接頭是否松動、氧化，用酒精清潔后重新插拔。
內部電源模塊檢測：拆卸分析儀外殼，找到電源模塊（標注 “Power Module”），測量其輸出至顯示屏的供電電壓（通常為 5V 或 3.3V，參考電路板絲印 “VCC-DISP”）：
若電壓為 0，檢查電源模塊保險絲（0.3A 貼片保險絲）是否熔斷，熔斷則更換并排查短路隱患；
若電壓波動超 ±0.3V，更換電源模塊上的濾波電容（常見故障點），確保供電穩定。
（二）顯示屏連接線路檢修
排線檢查：找到顯示屏與主控板的連接排線（多為扁平排線），輕輕拔下排線，檢查排線是否破損、引腳彎曲，用棉簽蘸酒精清潔排線金手指及插槽觸點，去除氧化層和灰塵；重新插入排線時確保卡扣完全扣緊，避免接觸不良。
線路通斷測試：用萬用表通斷檔逐點測量排線引腳與主控板、顯示屏接口的導通性，若某引腳不通，判定排線內部斷裂，更換同規格排線（注意排線方向，標注 “PIN1” 的一端對應接口 “1” 號引腳）。
（三）顯示屏硬件故障檢測
背光板測試：將萬用表調至直流電壓檔，測量顯示屏背光板供電接口電壓（通常為 12V），若供電正常但背光不亮，判定背光板損壞（常見故障為背光 LED 燈珠燒毀），需更換同尺寸背光板；更換時撕去舊背光板保護膜，新背光板粘貼時確保與顯示屏對齊，避免漏光。
顯示屏本體檢測：若背光正常但無顯示內容，斷開顯示屏與主控板的連接，接入外部標準驅動信號（需匹配顯示屏分辨率與接口類型），若仍無顯示，判定顯示屏液晶面板或驅動芯片損壞，更換同型號顯示屏（注意型號需完全一致，避免兼容性問題）。
（四）主控板驅動電路檢修
驅動芯片檢測：找到主控板上的顯示屏驅動芯片（如 SSD1306、ILI9341，參考電路圖），用萬用表測量芯片供電引腳電壓（通常為 3.3V），若供電正常，用示波器測量芯片輸出的時鐘信號（CLK 引腳）和數據信號（DATA 引腳）：
若無信號輸出，判定驅動芯片損壞，用熱風槍（350℃）更換同型號芯片，焊接時避免橋接引腳；
若信號異常，檢查芯片周邊電阻、電容（如 0.1μF 濾波電容），更換參數漂移的元件。
復位電路檢查：測量主控板上顯示屏復位引腳（RST）電壓，若始終為低電平（正常應為高電平，復位時短暫低電平），檢查復位電路中的電阻、二極管是否損壞，修復后重新上電測試。
三、維修后組裝與功能驗證
組裝流程：按拆解相反順序安裝部件，先固定顯示屏（螺絲 torque 控制在 0.5N・m，避免壓碎面板），再連接排線并扣緊卡扣，最后安裝外殼，確保螺絲均勻受力，無松動。
通電測試：接通電源，觀察顯示屏是否正常點亮（開機應有仕富梅品牌 LOGO 或自檢界面），檢查顯示清晰度、亮度調節功能（通過分析儀按鍵調整），確保無漏光、殘影。
功能驗證：進入分析儀菜單，操作參數設置、數據查看等功能，確認顯示屏觸控（若帶觸控）或按鍵操作響應正常；連續運行 2 小時，觀察顯示屏是否出現黑屏、閃爍等異常，同時通過標準氣體驗證分析儀檢測功能正常。
參數恢復：若維修過程中更換了主控板或顯示屏，導入之前備份的校準參數，必要時用標準氣體重新校準，確保檢測精度符合要求。
四、常見故障總結與預防建議
高頻故障點：顯示屏不亮故障中，排線接觸不良（占比 40%）、背光板損壞（占比 30%）、電源濾波電容失效（占比 20%）為主要原因，維修時可優先排查這些部位。
預防維護：每 3 個月清潔顯示屏及排線接口，避免灰塵堆積；避免分析儀長期處于高溫（＞50℃）、潮濕（相對濕度＞80%）環境，防止元件老化；搬運設備時避免劇烈震動，防止排線松動或顯示屏損壞。
售后支持：若更換顯示屏或主控板后仍無法解決故障，可能是主控板程序丟失或硬件兼容性問題，建議聯系仕富梅官方售后，提供故障檢測數據，借助原廠工具進行程序刷寫或深度檢修。
