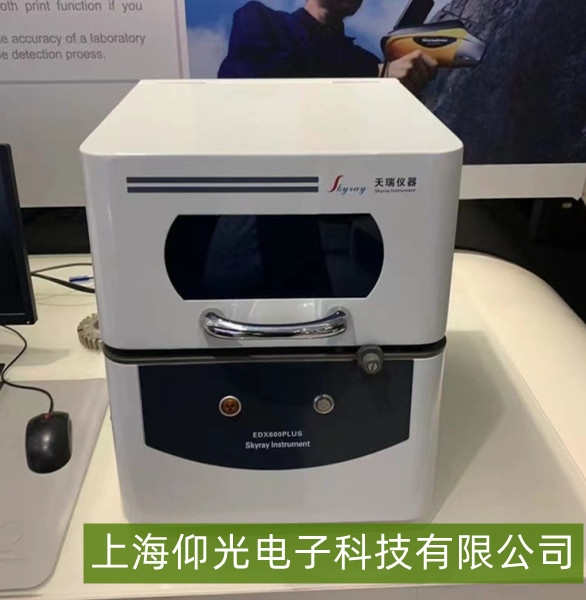

天瑞 EDX6600PLUS 光譜儀-無熒光信號故障維修
【作者】:ZMT 【發布時間】:2025-11-28 【來源】:上海仰光電子科技有限公司
天瑞EDX6600PLUS光譜儀無熒光信號故障維修指南
天瑞EDX6600PLUS X射線熒光光譜儀（XRF）出現“無熒光信號”故障時，通常表現為儀器無法檢測樣品元素（顯示空白或無數據），可能由硬件、軟件或操作問題導致。以下是系統化的維修步驟與原因分析：
一、故障原因分析
1. X射線管未激發或異常
X射線管是產生初級X射線的核心部件。若管內高壓未加載（如高壓電源故障）、燈絲燒斷或靶材老化，將無法激發樣品產生熒光信號。常見表現為空載時儀器無高壓啟動聲音，或高壓模塊報錯。
2. 探測器故障
探測器（如SDD硅漂移探測器）負責接收樣品發射的熒光X射線并轉換為電信號。若探測器損壞（如晶格缺陷、制冷失效）、前置放大器電路異常，或與主板的通信中斷，會導致信號無法被采集。
3. 光路與樣品傳輸問題
初級X射線遮擋：準直器、濾光片或樣品室窗口（如鈹窗）被污染（如樣品殘留、灰塵）、劃傷或變形，會阻擋初級X射線到達樣品，或熒光信號無法有效射出。
樣品不適配：樣品未正確放置（如未貼合樣品臺）、厚度過薄（信號過弱）或為非導電材料（未噴碳導致電荷積累干擾）。
4. 高壓與電源系統異常
高壓發生器（提供X射線管所需的高電壓，通常為30-50kV）故障、電源模塊供電不穩定（如220V輸入波動大），或高壓電纜接觸不良，會導致X射線管無法正常工作。
5. 軟件或參數設置問題
儀器控制軟件（如Spectra分析軟件）未正確配置測量參數（如管電壓/電流過低、濾光片選擇錯誤），或與硬件通信中斷（如USB/網線松動），可能導致信號未被識別。
二、維修步驟
1. 基礎檢查與安全斷電
斷開儀器電源，檢查外部供電（220V電壓是否穩定，接地是否可靠），確認儀器無異味或異常發熱。
觀察儀器面板狀態：啟動時是否顯示“高壓就緒”（正常應為高壓模塊自檢通過），若直接報錯（如“高壓故障”“探測器通信失敗”），需根據提示進一步排查。
2. X射線管與高壓系統檢測
高壓測試：通過儀器自帶的“高壓自檢”功能（或維修模式），檢查高壓模塊能否輸出設定電壓（如50kV）。若高壓無法加載，可能是高壓電源模塊故障（需更換）或X射線管燈絲燒斷（用萬用表測量燈絲電阻，正常應為低阻值，若無窮大則燈絲斷）。
X射線管狀態：若高壓正常但無熒光信號，需檢查X射線管靶材是否老化（長期使用后靶材損耗，初級X射線強度下降），必要時聯系廠家更換X射線管。
3. 探測器與信號鏈路排查
探測器制冷：SDD探測器通常依賴液氮或半導體制冷（維持低溫以提高靈敏度）。檢查制冷系統是否正常工作（如制冷溫度是否達標，通常為-150℃至-200℃），若溫度過高（如＞-100℃），探測器可能失效。
信號連接：檢查探測器與主板之間的信號線（如高壓線、信號傳輸線）是否松動或破損，重新插拔并固定接頭。
探測器測試：通過軟件發送“探測器自檢”指令，觀察是否能采集到本底噪聲信號（正常應有微弱電信號），若無信號則探測器可能損壞，需更換。
4. 光路與樣品系統檢查
窗口與透鏡清潔：用無水酒精棉簽清潔樣品室鈹窗（避免劃傷）、準直器及濾光片，確保無樣品殘留或灰塵遮擋初級X射線。
樣品適配性：確認樣品為固體塊狀或粉末壓片（粉末需壓實），非導電樣品（如塑料、礦物）需提前噴碳處理（避免電荷干擾）。將樣品平整放置于樣品臺中央，確保與X射線束垂直。
5. 軟件與參數校準
重啟儀器并更新控制軟件至最新版本，檢查測量參數設置（如管電壓通常為30-50kV，電流為50-1000μA，需根據樣品元素調整），確保濾光片選擇與目標元素匹配（如輕元素用薄濾光片，重元素用厚濾光片）。
執行“系統校準”（如能量校準、強度校準），確保探測器與X射線管的匹配性。
