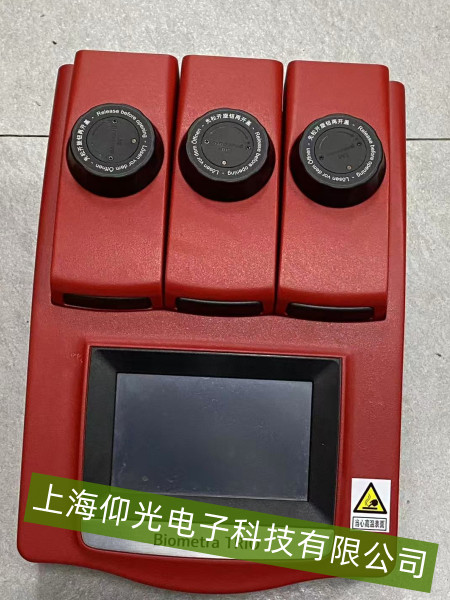

Biometra 三槽 PCR 儀梯度功能失效維修方法解析
【作者】:ZMT 【發布時間】:2025-11-26 【來源】:上海仰光電子科技有限公司
Biometra 三槽 PCR 儀梯度功能失效維修指南
Biometra 三槽 PCR 儀的梯度功能通過精準控制各槽溫度差異實現差異化擴增，若該功能失效，將直接影響實驗的靈活性與結果可靠性。以下是系統性維修方法：
一、故障原因分析
溫度傳感器故障
梯度功能依賴各槽獨立溫度傳感器實時反饋溫度數據，若傳感器老化、損壞或校準漂移（如鉑電阻阻值異常），會導致控制器無法準確獲取各槽實際溫度，進而無法生成有效梯度。
加熱模塊異常
梯度模塊包含三個獨立加熱單元（對應三槽），若某加熱單元的加熱絲斷裂、功率管故障或溫控電路接觸不良，會導致對應槽的溫度無法按設定梯度變化（如升溫慢、溫度波動大）。
控制板/軟件問題
主控板負責處理梯度算法（如計算各槽目標溫差并分配功率），若板載芯片損壞、焊點脫焊或梯度程序邏輯錯誤（如軟件版本過舊、參數設置沖突），會導致梯度指令無法正常執行。
電源與線路問題
梯度模塊需獨立供電以支持多槽差異化加熱，若電源模塊輸出電壓不穩定（如±5V/12V 偏移）、線路老化（如加熱單元連接線氧化、短路）或保險絲熔斷，會直接導致加熱功能異常。
二、維修方法
基礎檢查與排查
外觀檢查：斷電后打開儀器外殼，檢查梯度模塊的加熱單元連接線是否松動、氧化（可用砂紙清潔接頭），保險絲是否熔斷（如有則更換同規格保險絲）。
參數復位：進入儀器設置界面，恢復梯度功能的默認參數（如默認溫差范圍 1-25℃），排除人為設置錯誤。
溫度傳感器檢測
使用萬用表測量各槽溫度傳感器的電阻值（常溫下鉑電阻通常為 100Ω 左右，具體參考儀器手冊），對比三槽傳感器阻值是否一致（偏差＞5% 可能異常）。
若傳感器損壞，需更換同型號傳感器（注意安裝位置與接線順序），更換后需用標準溫度源（如冰水混合物 0℃、沸水 100℃）重新校準。
加熱模塊與電路檢修
通過紅外測溫儀或接觸式溫度計監測各槽實際升溫曲線（設定梯度溫差后觀察溫度變化），若某槽升溫明顯滯后或無法達到目標溫度，可能是對應加熱單元故障。
檢查加熱單元的功率管（如 MOSFET）是否擊穿（用萬用表測導通電阻是否異常）、加熱絲是否斷裂（肉眼觀察或通電測試），損壞部件需更換同規格元件。
控制板與軟件處理
若懷疑主控板故障（如梯度程序無響應、報錯代碼提示“梯度模塊異�！保栌蓪I人員檢測板載芯片（如 STM32 系列控制器）的供電電壓與信號傳輸，必要時更換控制板。
更新儀器固件至最新版本（從 Biometra 官網下載對應型號的升級包），修復可能的軟件邏輯漏洞。
