EW-301HG 氫氣發生器無法穩壓故障維修方法
【作者】:YX 【發布時間】:2025-11-18 【來源】:上海仰光電子科技有限公司
EW-301HG 氫氣發生器無法穩壓故障維修方法
一、故障界定與影響
（一）設備與故障信息

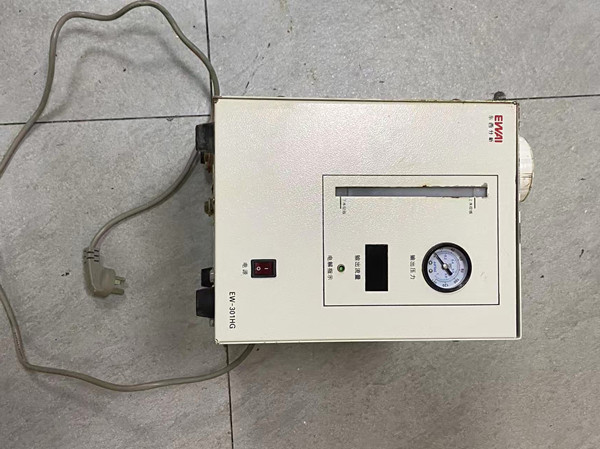

型號：EW-301HG 氫氣發生器
應用場景：實驗室氣相色譜（GC）載氣 / 燃燒氣供應
故障現象：設定壓力 0.4MPa 時，實際壓力在 0.25-0.55MPa 間頻繁波動，壓力指示燈閃爍，下游 GC 設備因 “氣源壓力超限” 或 “壓力不足” 反復停機
使用背景：使用 3 年，近 1 個月未補充去離子水，未更換過調壓閥、壓力傳感器等部件
（二）故障核心危害
壓力不穩定會導致 GC 設備進樣量波動、檢測器靈敏度下降，甚至損壞色譜柱；同時，壓力驟升可能觸發設備過壓保護，頻繁啟停會縮短電解池、電源模塊的使用壽命，需優先解決 “壓力調節失效” 或 “壓力泄漏 / 反饋異常” 問題。
二、故障原因深度拆解
（一）壓力調節系統故障
調壓閥卡滯或磨損：調壓閥內部閥芯因雜質堆積（如氣路中的粉塵、水分凝結物）卡頓，或長期使用導致閥芯密封面磨損，無法精準控制氣路壓力，表現為壓力忽高忽低。
調壓閥彈簧失效：調壓閥內的壓力調節彈簧老化松弛，彈力不足，無法維持穩定的壓力反饋，當氣路壓力輕微變化時，彈簧無法及時復位調節。
（二）氣路泄漏問題
管路接頭密封失效：氣路管路與接頭（如出氣口、過濾器接口）的密封圈老化、變形，或接頭未擰緊，導致氫氣泄漏，設備為維持設定壓力需頻繁補壓，造成壓力波動。
氣路部件破損：進氣過濾器、分子篩吸附塔外殼出現裂紋，或內部密封墊破損，形成隱性泄漏，壓力無法穩定在設定值。
（三）壓力檢測與控制異常
壓力傳感器參數漂移：壓力傳感器長期使用后，內部電路老化，檢測精度下降，反饋給控制板的壓力信號失真，導致控制模塊誤調節電解池產氣功率。
控制板程序紊亂：突然斷電、電壓沖擊導致控制板固件異常，壓力調節算法失效，無法根據傳感器反饋信號實時調整產氣速率，造成壓力失控。
電解池產氣不穩定：電解池電極結垢（因使用低純度去離子水）或電解膜破損，產氣速率忽快忽慢，壓力隨之波動，屬于 “源頭性穩壓失效”。
三、分步驟維修操作
（一）安全預處理
切斷設備電源，關閉氫氣出氣閥門，打開泄壓閥釋放內部殘留氫氣，等待 20 分鐘確保氣路無殘留（避免維修時氫氣泄漏引發安全隱患）。
準備工具：萬用表、肥皂水、無水乙醇、專用硅基潤滑脂、同規格密封圈、新調壓閥（備用）、壓力傳感器（備用）、去離子水（電導率≤10μS/cm）。
（二）氣路泄漏排查與修復
泄漏檢測：將設備壓力設定為 0.4MPa（不通電，通過外部氣源臨時供氣），用肥皂水涂抹所有管路接頭、過濾器接口、吸附塔外殼，觀察是否產生氣泡，標記泄漏點。
修復操作：
接頭泄漏：拆卸接頭，更換老化密封圈，用無水乙醇清潔接頭表面，重新擰緊（力度適中，避免損壞螺紋）；
部件破損：若過濾器外殼裂紋或吸附塔密封墊破損，直接更換對應部件，確保新部件接口尺寸與原設備匹配。
（三）壓力調節系統維修
調壓閥檢修：
拆卸調壓閥，用無水乙醇沖洗內部閥芯和閥座，清除雜質；若閥芯密封面磨損，直接更換原廠調壓閥（EW-301HG 專用，調壓范圍 0.1-0.6MPa）；
若閥芯無磨損，在閥芯表面涂抹薄層專用硅基潤滑脂，重新安裝調壓閥，確保安裝方向正確（進氣口→出氣口）。
彈簧檢查：若調壓閥可拆解，檢查內部彈簧是否松弛，必要時更換同規格彈簧（彈力參數需與原廠一致）。
（四）壓力檢測與控制模塊維修
壓力傳感器校準與更換：
用萬用表測量傳感器輸出電壓（正常情況下，0.4MPa 對應輸出 1.6V 左右），若偏差超 ±0.1V，進入設備校準模式，用標準壓力源重新標定；
若校準后仍無法精準檢測，更換新的壓力傳感器，連接控制板后重新校準參數。
控制板修復：
長按設備 “復位” 鍵 15 秒，恢復出廠設置，重新設定壓力參數（0.4MPa）；
若復位無效，從廠家官網下載最新固件，通過 USB 接口升級控制板程序，升級后重啟設備測試。
電解池維護：
拆卸電解池，觀察電極板是否有白色結垢，若有，用 5% 檸檬酸溶液浸泡 30 分鐘，軟毛刷清洗后用去離子水沖洗晾干，重新安裝；
檢查電解膜是否破損，若有破損，更換原廠電解膜，補充去離子水至刻度線中間位置。
四、維修后驗證與標準
靜態穩壓測試：設備通電，設定壓力 0.4MPa，連續運行 1 小時，觀察壓力顯示，波動范圍需≤±0.02MPa，無閃爍報警。
動態負載測試：連接下游 GC 設備，模擬實際使用工況（開啟 GC 載氣通道），運行 2 小時，記錄壓力變化，確保壓力穩定在設定值 ±0.03MPa 內，GC 設備無 “壓力異常” 報錯。
傳感器精度驗證：用標準壓力表外接設備出氣口，對比設備顯示壓力與標準壓力表讀數，誤差需≤±1%，確保檢測精準。
五、預防維護建議
定期檢查氣路：每月用肥皂水檢測氣路密封性，每 3 個月更換一次管路密封圈，避免密封老化導致泄漏。
核心部件維護：每 6 個月清潔調壓閥，每 1-2 年更換壓力傳感器（預防性更換，避免參數漂移）；電解池需使用高純度去離子水，每 3 個月檢查電極結垢情況，及時清潔。
規范操作：避免突然斷電，長期停用前排空電解池水分；每月通電 30 分鐘激活控制板和電解池，延長部件壽命。
壓力校準：每季度用標準壓力源校準壓力傳感器，確保檢測精度，從 “檢測端” 保障穩壓效果。
