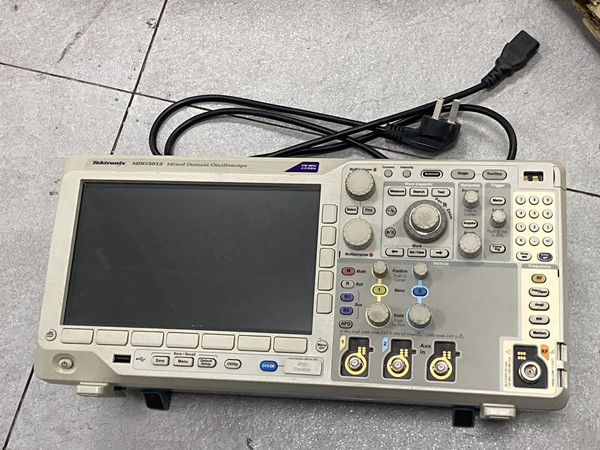

泰克示波器 MDO3012 無信號顯示故障維修指南
【作者】:YX 【發布時間】:2025-9-25 【來源】:上海仰光電子科技有限公司
泰克示波器 MDO3012 無信號顯示故障維修指南
泰克 MDO3012 示波器無信號顯示是常見故障，可能涉及探頭、輸入通道、觸發系統或核心控制電路。以下按 “從簡單到復雜” 的原則分步排查，結合其 “信號采集→放大→觸發→顯示” 的工作流程提供維修方案。
一、基礎排查（無拆機操作）
1. 探頭與連接檢查
探頭完整性驗證：檢查探頭是否損壞（如探針斷裂、線纜破損），更換備用探頭測試。若使用有源探頭，確認供電正常（如 TPP0201 探頭需通過示波器 USB 接口供電）。
探頭連接與設置：確保探頭與通道接口（CH1/CH2）緊密連接，探頭衰減比（1X/10X）與示波器設置一致（按 “Probe” 鍵核對）。用手指觸碰探頭探針，若屏幕無雜波，可能是探頭或通道故障。
信號源驗證：將探頭連接已知正常的信號源（如函數發生器 1kHz 正弦波），若仍無顯示，排除信號源問題，聚焦示波器本身。
2. 觸發與顯示設置檢查
觸發參數重置：按 “Default Setup” 恢復默認設置，避免錯誤觸發導致無顯示。檢查觸發源是否正確（如 CH1 對應通道 1 信號），觸發電平調整至信號幅值中間位置，觸發模式設為 “Auto”（自動觸發）。
時基與垂直檔位調節：若信號頻率高但時基設置過大（如 10ms/div），信號可能壓縮為一條線；垂直檔位過小（如 1mV/div）可能導致信號超出屏幕。逐步調節 “Scale” 旋鈕，觀察是否出現信號。
二、硬件故障排查（需拆機，專業操作）
1. 輸入通道電路檢修
衰減器與放大器檢測：拆機后找到通道輸入模塊（標有 “CH1 INPUT”），信號經衰減器（電阻網絡）和前置放大器（如 AD8091 芯片）處理。用萬用表測量衰減電阻（如 10MΩ），若阻值為 0 或無窮大，需更換；用示波器測量放大器輸出端，若輸入端有信號而輸出端無，說明放大器損壞，更換同型號芯片。
保護電路檢查：輸入通道串聯的保護二極管（如 BAV99）若擊穿，會短路信號。測量二極管正反阻值，正常應單向導通，若雙向導通需更換；檢查保險絲（如 0.5A 貼片保險）是否熔斷，熔斷后需更換并排查短路原因。
2. 觸發電路故障檢修
觸發信號路徑檢測：觸發信號從通道分出后，經比較器（如 LMV7219）與觸發電平比較。用示波器測量比較器輸入端，若有信號但輸出端無脈沖，說明比較器損壞，更換芯片；檢查觸發耦合電容（如 100nF 陶瓷電容），若漏電或開路，需更換同規格電容。
觸發控制芯片檢查：觸發邏輯由 FPGA（如 Cyclone IV）控制，測量芯片供電電壓（3.3V），若電壓異常，檢查供電模塊（如 LM1117-3.3）；若供電正常但無觸發信號，可能是 FPGA 程序丟失，需聯系泰克重寫固件。
3. 主控制與顯示鏈路檢查
ADC 轉換電路檢測：模擬信號經 ADC（如 AD9225）轉為數字信號，測量 ADC 時鐘信號（通常 100MHz 以上），若無時鐘，檢查時鐘芯片（如 Si5351）；測量 ADC 輸出的數字信號，若模擬端有信號而數字端無，需更換 ADC 芯片。
數據傳輸鏈路檢查：ADC 數據經 LVDS 總線傳至主 CPU（如 ARM Cortex-A8），檢查傳輸線路上的 termination 電阻（如 50Ω），若阻值異常需更換；用邏輯分析儀檢測 LVDS 信號，若無信號，可能是總線損壞，需修復 PCB 線路。
三、維修驗證與注意事項
安全操作：拆機前斷開電源，電容放電（用 10kΩ 電阻短接電源輸入端）；維修時佩戴防靜電手環，避免靜電損壞芯片（尤其 FPGA 和 ADC）。
分步測試：修復后先進行模塊測試（如單獨測試輸入通道），再整機測試。用標準信號源（1kHz、1Vpp 正弦波）驗證，確保通道 1、2 均能正常顯示，觸發穩定。
專業支持：若核心芯片（如 FPGA）損壞或固件丟失，建議聯系泰克售后，提供序列號（位于機身底部）獲取原廠維修，避免非授權維修導致功能受限。
通過以上步驟，可定位 90% 以上的無信號顯示故障，優先排除探頭和設置問題，再深入硬件檢修，既能提高效率，又能避免不必要的元件更換。
