是德科技示波器 MSO9404A不能開機故障維修方案
【作者】:YX 【發布時間】:2025-9-16 【來源】:上海仰光電子科技有限公司
是德科技示波器 MSO9404A不能開機故障維修方案

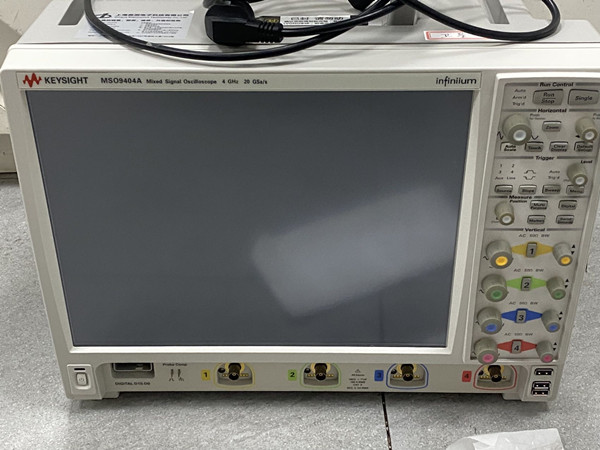

是德科技 MSO9404A 示波器是一款高性能的混合信號示波器，在科研、電子制造等領域廣泛應用。當它出現不能開機故障時，可按以下步驟進行維修。
一、外觀及外部連接檢查
電源連接排查
確認電源線兩端連接牢固，無松動、氧化現象。使用萬用表交流電壓檔測量插座輸出電壓，應在 220V±10% 范圍內 。若插座無電壓輸出，檢查插座連接的電路及保險絲；若電壓正常，檢查電源線是否有破損、斷路。可通過測量電源線兩端電阻來判斷，若電阻為無窮大，需更換電源線。
檢查示波器電源接口，查看有無變形、損壞或異物堵塞，確保電源插頭能良好插入。
外觀檢查
觀察示波器外殼，查看是否有明顯的機械損傷，如外殼開裂、變形等，這可能暗示內部元件受損 。
檢查前面板按鍵，確保無卡死、損壞或短路情況，若有按鍵損壞，可能影響開機控制信號傳輸。
二、內部電源模塊檢修
電源模塊初步檢查
斷開電源，打開示波器外殼（操作前需佩戴防靜電手環，以防靜電損壞元件）。找到電源模塊，觀察保險絲是否熔斷。若保險絲熔斷，先不急于更換，需排查電路中是否存在短路故障。
仔細觀察電源模塊內部元件，查看電容是否有鼓包、漏液現象，電阻是否有燒焦痕跡，功率管是否有炸裂等情況。若發現異常元件，使用萬用表進一步測量其參數，確定是否損壞。
電源模塊電壓測量
在未更換保險絲的情況下，使用萬用表直流電壓檔測量電源模塊輸入電壓（保險絲前端），確認有正常的交流輸入電壓轉換后的直流電壓。若沒有，檢查電源模塊的整流橋、濾波電容等元件 。
測量電源模塊各路輸出電壓，如 + 5V、+12V 等，若輸出電壓為 0V 或異常，重點檢查對應的穩壓電路、開關管等元件。對于損壞的元件，需更換同規格的元件，如電容需注意耐壓值和容量，功率管需注意參數匹配。
三、主板故障排查
主板外觀檢查
觀察主板上的元件，查看是否有短路、燒焦、虛焊等情況。檢查焊點是否牢固，有無脫焊現象，特別是芯片引腳焊點。
關鍵測試點電壓測量
在電源模塊修復并通電后，使用萬用表測量主板上的關鍵測試點電壓，對比正常工作時的電壓值。若電壓異常，順著電路路徑排查，可能存在短路或元件損壞。例如，若某芯片供電引腳電壓異常，檢查該芯片的外圍電路，如電阻、電容是否損壞，是否存在短路導致電壓被拉低。
時鐘電路檢查
示波器的正常工作依賴于時鐘信號，使用示波器探頭測量主板上的時鐘芯片輸出時鐘信號 。若沒有時鐘信號輸出，檢查時鐘電路的外圍元件，如晶體振蕩器、電容等。晶體振蕩器損壞是常見問題，可通過測量其兩端電壓或更換同規格晶體振蕩器來判斷和修復。
四、顯示屏及相關電路檢查
顯示屏連接線檢查
檢查顯示屏與主板之間的連接線，確保連接牢固，無松動、斷裂現象。可輕輕插拔連接線，重新固定，排除接觸不良問題。
顯示屏供電電路檢查
在主板上找到顯示屏供電電路，接通電源后，使用萬用表測量顯示屏供電電壓。若沒有電壓輸出，檢查供電電路中的電源管理芯片、保險絲、電感等元件，修復或更換損壞元件。
