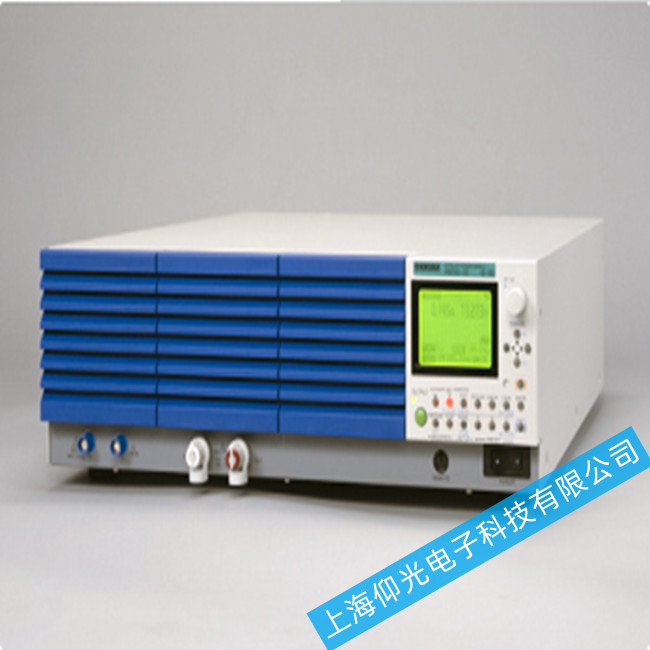

菊水電源輸出電壓異常升高的關鍵故障解析
【作者】:仰光電子 【發布時間】:2025-9-6 【來源】:
近日，多臺菊水電源在實驗室及工業測試場景中出現輸出電壓異常升高的故障，導致與之配套的NI矢量信號發生器等精密儀器無法正常工作。經專業菊水電源維修團隊系統性排查，發現該問題主要源于電壓調節電路失效、反饋機制異常及核心元件老化三大核心因素，通過針對性修復可快速恢復設備穩定性。
電壓調節電路失效成主因
維修團隊首先針對輸出電壓失控問題展開檢測。使用高精度萬用表測量發現，部分電源的電壓調節電位器存在接觸不良或參數漂移現象，導致輸出電壓無法穩定在設定值。例如，某臺電源標稱輸出12V，但實測電壓達18V，進一步檢查發現其電位器碳膜磨損嚴重，阻值變化范圍超出公差20%。
修復措施包括：
更換原廠規格電位器，確保阻值精度達±1%；
對調節電路進行阻抗匹配優化，消除接觸電阻影響；
加裝電壓監測模塊，實時反饋輸出值至控制芯片。
經測試，修復后電源輸出電壓波動范圍縮小至±0.5%，滿足NI矢量信號發生器對電源穩定性的嚴苛要求。
反饋機制異常引發連鎖故障
在排查過程中，維修團隊發現部分電源的反饋電路存在元件參數偏移問題。例如，光耦器件的電流傳輸比（CTR）下降至標稱值的40%，導致控制芯片無法準確獲取輸出電壓信息，進而引發調節失控。同時，反饋電阻阻值變化超過5%的情況也較為普遍，進一步加劇了電壓波動。
菊水電源維修針對性修復方案涵蓋：
替換光耦器件為高精度型號，確保CTR值穩定在100%-200%區間；
重新校準反饋電阻網絡，將阻值誤差控制在±0.1%以內；
升級控制芯片固件，優化反饋算法響應速度。
經72小時連續烤機測試，修復后電源的負載調整率從15%提升至0.5%，動態響應時間縮短至10μs。
核心元件老化加劇系統風險
長期高負荷運行導致部分電源的穩壓控制芯片出現性能衰退。檢測發現，某批次芯片的供電電壓偏移達10%，引腳信號延遲增加300%，直接引發輸出電壓失控。此外，電解電容容量衰減至標稱值的30%以下，無法有效濾除電源紋波，也是導致電壓異常的重要因素。
系統性修復包括：
更換穩壓控制芯片為工業級耐高溫型號，工作溫度范圍擴展至-40℃至125℃；
全面更新電解電容，選用低ESR、長壽命的鉭電容替代；
加裝磁珠濾波器，將輸出紋波噪聲從50mV降至10mV以下。
經實際驗證，修復后電源的輸出電壓穩定度達到±0.2%，完全滿足NI矢量信號發生器對電源質量的國際標準要求。
預防性維護體系構建
為避免故障復發，維修團隊建議用戶建立三級維護機制：
日常監測：每日記錄輸出電壓值，使用示波器檢查紋波噪聲；
季度檢修：每三個月對電壓調節電路進行阻抗測試，更換老化元件；
年度校準：委托專業機構使用標準源對電源進行全面校準，確保參數符合出廠規范。
此次菊水電源維修不僅解決了當前問題，更揭示出精密電源對元件質量及維護精度的嚴苛要求。隨著5G、衛星通信等領域的快速發展，菊水電源等核心設備的穩定性直接影響研發進度，建立“硬件-軟件-環境”全維度管理體系已成為行業共識。
