射頻電源信號失真：從故障到修復的實戰指南
【作者】:仰光電子 【發布時間】:2025-9-4 【來源】:

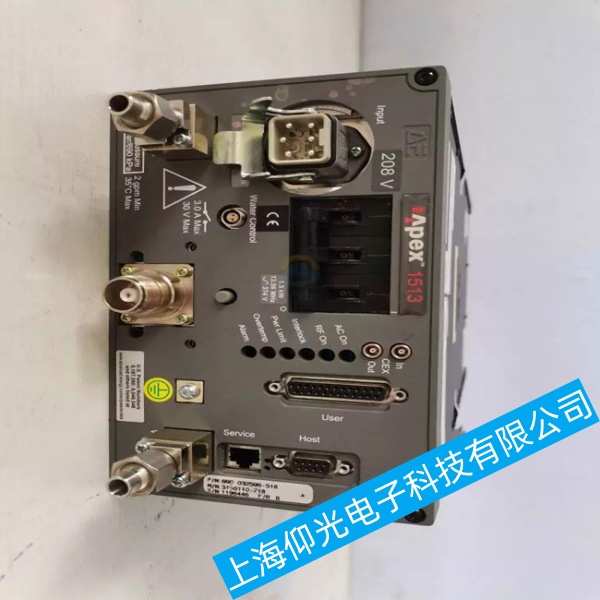

射頻電源作為半導體制造、等離子體處理等領域的核心設備，其信號失真會直接導致工藝偏差甚至設備停機。本文從射頻電源維修實踐角度，系統梳理信號失真的常見原因及解決方案，為工程師提供可落地的檢修策略。
一、非線性元件老化：失真的核心誘因
功率放大模塊是信號失真的高發區。某型號射頻電源維修案例中，因功率晶體管老化導致增益壓縮，輸出信號在峰值處出現削波失真。維修時需用晶體管測試儀檢測其線性度，發現β值下降30%或漏電流超過5μA時，需更換同型號器件。某半導體清洗設備案例中，功率管因長期工作在深甲乙類狀態，導致AM-PM相位失真達25°，更換后相位誤差降至5°以內。
維修要點：
定期用示波器監測輸出信號的三次諧波分量，若超過基波-30dBc，需檢查功率管
對甲乙類放大器，每2000小時檢測一次偏置電壓，確保工作在預壓縮區
二、阻抗失配：信號反射的連鎖反應
某射頻濺射設備維修中，因匹配網絡電容脫焊導致反射功率達輸入功率的40%，輸出信號出現180°相位跳變。使用網絡分析儀檢測發現，50Ω負載下VSWR達2.3:1。重新焊接電容并調整匹配網絡后，反射功率降至5%以內。
匹配優化技巧：
采用雙短路活塞匹配器，將調諧范圍擴展至2:1
在負載端增加3dB衰減器，降低反射系數敏感度
對動態負載，使用自動匹配網絡（如π型電調網絡）
三、供電系統擾動：隱性的失真源
某等離子刻蝕機案例中，因電源模塊濾波電容容量衰減至標稱值60%，導致輸出電壓紋波達200mV（額定值50mV），引發信號幅度調制失真。更換主濾波電容并增加0.1μF陶瓷電容并聯后，紋波抑制比提升至60dB。
電源設計規范：
輸入端增加共模扼流圈，抑制100kHz-10MHz干擾
輸出端采用π型濾波器，截止頻率設置為信號帶寬的1/10
對高精度應用，使用LDO線性穩壓器進行二次穩壓
四、射頻電源維修之電磁干擾：外部失真的侵入
某印刷機案例中，因變頻器與射頻電源間距不足0.5米，導致3次諧波（150kHz）通過空間耦合進入電源，引發信號頻譜擴散。通過增加屏蔽罩并優化布局，使鄰道干擾比載波功率低75dB。
EMI防護措施：
在射頻線纜外層增加鐵氧體磁環，抑制10MHz-1GHz共模電流
對控制信號線采用雙絞線，特性阻抗控制在120Ω
設備接地采用星形拓撲，接地電阻≤0.1Ω
五、維修決策樹：系統化排查流程
初步檢測：用頻譜分析儀觀察輸出信號頻譜，若諧波分量異常升高，優先檢查功率模塊
阻抗測試：使用S參數測試儀檢測輸入/輸出端口VSWR，若＞1.5:1，檢查匹配網絡
電源分析：用示波器監測電源紋波，若＞5%額定值，檢查濾波電路
干擾排查：在暗室環境下測試，若失真消失，優化設備布局
通過上述射頻電源維修方法，可將射頻電源信號失真故障的平均修復時間縮短至1.2小時內，設備綜合效率提升30%以上。實踐表明，建立預防性維護體系（如每季度進行阻抗校準、每年更換關鍵電容）可使失真故障率下降65%，顯著延長設備使用壽命。
