是德數據采集儀 34972A通訊異常故障維修
【作者】:YX 【發布時間】:2025-8-29 【來源】:上海仰光電子科技有限公司

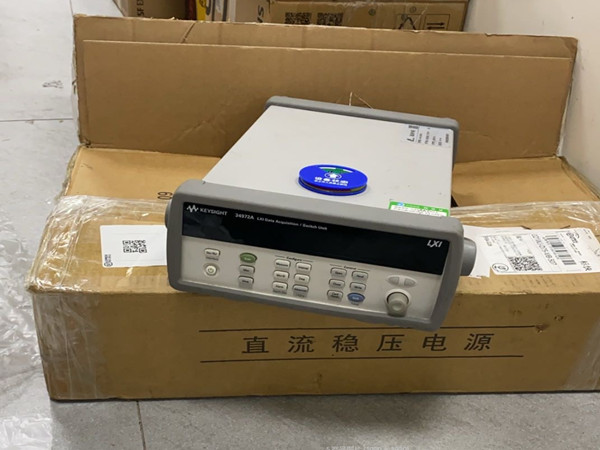

是德數據采集儀34972A通訊異常故障維修
是德數據采集儀 34972A 通訊異常故障（涉及 USB、以太網、GPIB 等接口）需按 “先軟后硬、由簡至繁” 原則排查，具體步驟如下：
一、基礎連接與參數核查
物理連接檢查
確認通訊線纜（USB 線、網線、GPIB 線纜）無破損，接口無氧化、針腳彎曲。替換已知正常的線纜測試，排除線纜故障。對于 USB 接口，檢查設備端與電腦端 USB 口是否松動，嘗試更換電腦 USB 端口（優先使用 USB 2.0 端口，避免 USB 3.0 兼容性問題）；以太網接口需確認網線水晶頭壓接牢固，用網線測試儀檢測通斷；GPIB 接口需檢查插頭鎖緊裝置是否到位，避免接觸不良。
通訊參數匹配性驗證
進入設備菜單（按【Utility】→【I/O Config】），核查通訊參數：USB 默認即插即用無需設置；以太網需確認 IP 地址、子網掩碼、網關是否與電腦同網段（建議手動設置固定 IP，避免 DHCP 分配沖突）；GPIB 需記錄設備地址（默認 16），確保與控制軟件中設置的地址一致。若參數被篡改，恢復出廠默認值（【Utility】→【System】→【Restore Defaults】）后重試。
二、分接口專項排查
USB 接口故障
軟件層面：電腦端打開設備管理器，查看 “通用串行總線設備” 中是否出現 “Keysight 34972A” 設備。若顯示 “未知設備” 或帶黃色感嘆號，卸載現有驅動后重新安裝 Keysight IO Libraries Suite（需匹配操作系統版本，優先選擇 18.1 及以上版本），安裝時關閉殺毒軟件避免攔截。
硬件層面：拆開設備，檢查 USB 接口焊盤是否虛焊，周邊保護二極管（如 TVS 管）是否擊穿（用萬用表測正向壓降，正常應大于 0.5V）。測量 USB 接口 VCC 引腳（紅 5V）、GND 引腳（黑 0V）電壓，若 5V 缺失，排查主板上 USB 供電電路的電感、保險電阻是否斷路。
以太網接口故障
網絡連通性測試：用網線直連設備與電腦，通過 “ping 設備 IP 地址” 命令檢測網絡通暢性。若丟包或超時，檢查設備以太網指示燈（Link/Act）是否常亮（正常連接）或閃爍（數據傳輸），不亮則可能是網口物理損壞。
硬件檢測：拆開設備，檢查以太網接口變壓器（隔離磁珠）是否虛焊、燒毀，測量其初級與次級繞組電阻（正常應導通且無短路）。用示波器檢測網口差分信號引腳（TX+/-、RX+/-）是否有信號輸出（正常通訊時應有 100mV 左右的差分波形），若無信號，排查以太網控制芯片（如 LAN8720）供電（3.3V）及復位電路是否正常，必要時替換芯片。
GPIB 接口故障
控制鏈路檢查：確認電腦已安裝 GPIB 卡驅動（如 Keysight 82357B），打開 Keysight Connection Expert 軟件，若無法發現設備，嘗試更換 GPIB 卡或在另一臺帶 GPIB 接口的儀器上測試，排除控制端故障。
設備端檢測：測量 GPIB 接口引腳 2（DIO1）-15（DIO8）的邏輯電平（空閑時應為高電平 5V），若某引腳電平異常，檢查接口芯片（如 TMS9914）周邊的下拉電阻是否損壞。重點排查 GPIB 總線驅動電路的三極管（如 2N3904）是否擊穿，導致信號被拉低。
三、軟件與固件修復
驅動與軟件沖突處理
關閉電腦中可能占用通訊端口的軟件（如其他品牌的儀器控制軟件），在 Keysight IO Libraries Suite 中執行 “Scan for Instruments”，若提示 “資源沖突”，在 “IO Config” 中手動釋放被占用的接口資源。對于 Windows 10/11 系統，需關閉 “快速啟動” 功能（控制面板→電源選項），避免 USB 驅動加載異常。
固件升級
若通訊時斷時續，可能是固件版本過低導致兼容性問題。從是德官網下載 34972A 最新固件（如 A.07.00 及以上），通過正常的 USB 或以太網接口連接設備，運行固件升級工具，按提示完成升級（升級過程中不可斷電）。若無法通過常規接口升級，需使用專用升級線纜連接設備主板的 JTAG 接口強制刷新。
四、硬件深度修復
若上述步驟無效，需聚焦主板通訊電路：
測量各接口的供電電壓（USB 5V、以太網 3.3V、GPIB 5V），確保穩定無波動，若電壓漂移，更換對應線性穩壓器（如 LM1117-3.3）。
檢查通訊電路的晶振（如 25MHz 以太網晶振）是否起振，用示波器測輸出波形（正常應為正弦波，幅度 1-3V），不起振則更換晶振及周邊負載電容。
對于接口芯片損壞（如 USB 控制器、以太網 PHY 芯片），需用熱風槍更換同型號芯片（注意防靜電，焊接時避免焊盤脫落）。
