福祿克TIS75熱成像儀上電花屏故障深度解析與維修指南
【作者】:仰光電子 【發布時間】:2025-8-28 【來源】:

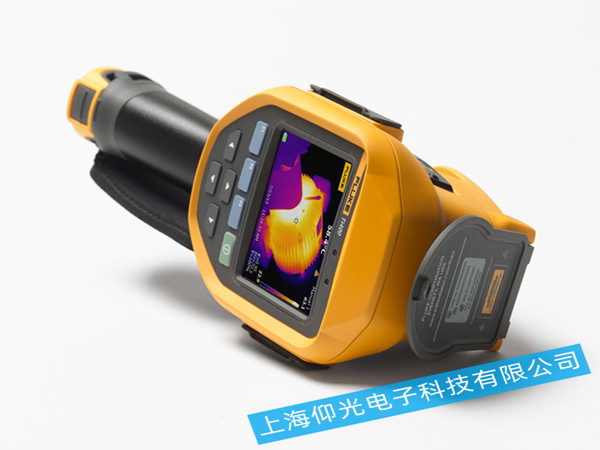

福祿克TIS75熱成像儀憑借其320×240高分辨率紅外探測器和手動對焦功能,廣泛應用于電氣巡檢、設備維護等領域。然而,上電花屏作為常見故障之一,可能由硬件、軟件或環境因素引發。本文將從故障成因、維修方法及預防措施三方面展開分析,為技術人員提供系統性解決方案。
一、花屏故障的核心成因
顯示驅動電路異常
屏幕驅動芯片虛焊或電容老化是典型硬件故障。例如,某維修案例中,熱成像儀上電后屏幕出現彩色條紋,經檢測發現驅動芯片引腳氧化導致接觸不良,重新焊接后恢復正常。此外,電源濾波電容容量衰減可能引發電壓波動,造成顯示異常。
軟件系統沖突
固件版本不兼容或系統文件損壞可能導致花屏。某用戶反饋設備升級后出現花屏,通過恢復出廠設置并重新安裝固件解決問題。此類故障通常伴隨系統卡頓或功能異常。
屏幕連接線松動
TIS75采用模塊化設計,屏幕與主板通過排線連接。頻繁開合設備可能導致排線接觸不良,表現為間歇性花屏。某維修記錄顯示,重新插拔排線并固定后故障消除。
環境干擾與物理損傷
強電磁場或高溫環境可能干擾顯示信號。例如,在變電站附近使用時,某設備因電磁干擾出現花屏,遠離干擾源后恢復正常。此外,屏幕表面劃痕或內部液晶層損壞也會引發顯示異常。
二、系統性熱成像儀維修維修方法
硬件檢測與修復
驅動電路檢查:使用示波器檢測驅動芯片輸出信號波形,確認是否存在斷續或畸變。若芯片損壞,需更換同型號元件并重新焊接。
排線與接口處理:拆卸設備外殼,檢查屏幕排線是否插緊,并用酒精棉片清潔金手指。對于氧化嚴重的接口,可用細砂紙輕輕打磨。
電源電路測試:測量主板供電電壓是否穩定,重點檢查5V、12V等關鍵電壓軌。若電容鼓包或漏液,需更換同規格元件。
軟件系統重置
固件恢復:通過USB接口連接電腦,使用官方軟件強制刷入原始固件。某案例中,設備因固件升級中斷導致花屏,通過此方法成功修復。
參數重置:在設置菜單中選擇“恢復出廠設置”,清除可能沖突的配置文件。注意提前備份重要數據。
環境與物理排查
隔離干擾源:將設備移至無電磁干擾環境測試,如遠離變壓器、高頻設備等。
屏幕表面處理:用專用清潔劑擦拭屏幕,避免使用酒精等腐蝕性液體。若屏幕破損,需更換原裝液晶模塊。
三、預防與維護建議
定期清潔與保養
每月用氣吹清理設備散熱孔灰塵,每季度拆卸外殼清理內部積塵。避免在潮濕或多塵環境中使用,防止短路或腐蝕。
規范操作流程
開關機時等待系統完全啟動/關閉,避免強制斷電。運輸時使用原裝防震包,減少振動對排線的影響。
備份與更新管理
定期將測量數據導出至電腦,避免存儲卡損壞導致數據丟失。關注官方固件更新,但升級前需確認設備電量充足并備份系統。
專業熱成像儀維修支持
若自行排查無果,建議聯系授權維修中心。非專業人員拆解可能導致防塵防水等級下降,甚至引發更嚴重故障。
