是德頻譜分析儀維修：開機自檢不過的深度技術解析與解決方案
【作者】:仰光電子 【發布時間】:2025-8-12 【來源】:

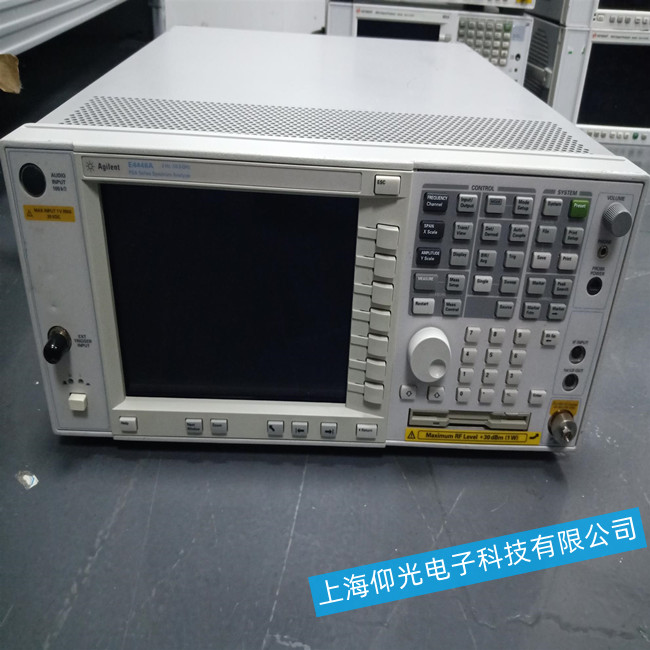

在無線通信、雷達及電子對抗領域，是德頻譜分析儀憑借其高精度與穩定性成為核心測試設備。然而，開機自檢失敗作為常見故障，不僅影響實驗進度，更可能掩蓋硬件潛在損傷。本文將從技術原理出發，系統性剖析自檢失敗的根源，并提供可落地的是德頻譜分析儀維修方案。
一、自檢失敗的核心機制
現代是德頻譜分析儀采用微處理器架構，開機自檢通過硬件自診斷與軟件校驗雙重機制實現。自檢流程涵蓋電源模塊、高壓電路、射頻前端、信號處理電路及固件系統等關鍵組件。當任一環節出現異常時，系統將觸發錯誤代碼并終止啟動。例如，N9020A型號在檢測到第一本振（LO）失鎖時，會直接報錯"LO Unlock"并停止自檢。
二、故障根源的多維度分析
電源系統異常
開關電源故障：輸入電壓波動或濾波電容老化可能導致電源模塊輸出不穩定。典型表現為自檢過程中屏幕閃爍后熄滅，此時需用示波器檢測+5V、+12V等關鍵電壓軌的紋波系數（應小于50mV）。
高壓電路失效：液晶背光燈管需要400-800V高壓驅動，若高壓逆變電路中的MOSFET或變壓器損壞，將導致黑屏故障。可通過高內阻萬用表測量高壓輸出端電壓進行驗證。
射頻前端損傷
本振模塊故障：第一本振的鎖相環（PLL）電路對溫度敏感，長期高溫運行可能導致環路濾波器電容值漂移，引發頻率失鎖。此時需用頻譜儀檢測本振輸出信號的相位噪聲指標。
衰減器損壞：步進衰減器觸點氧化或模塊損壞會導致輸入信號插損異常。例如，某型號頻譜儀在3GHz頻點出現幅度跳變，經檢測為YTF（YIG調諧濾波器）組件性能劣化所致。
信號處理鏈路中斷
變頻器故障：第二變頻電路中的混頻器或中頻放大器損壞，將導致信號無法正常下變頻。可采用分段排除法，用已知信號源逐級注入測試信號定位故障點。
ADC/DAC失效：模數轉換器采樣率不匹配或數模轉換器輸出失真，會引發自檢報錯"IF OVERLOAD"。需通過邏輯分析儀抓取數字總線信號進行驗證。
三、系統化是德頻譜分析儀維修方法論
電源系統修復
對開關電源進行負載測試，若效率低于85%則需更換電解電容（容量衰減超30%或ESR值增大2倍以上）。
高壓逆變電路維修時，優先檢查光耦隔離器與驅動芯片的供電電壓，典型故障包括TL431穩壓芯片損壞導致輸出電壓波動。
射頻前端校準
本振模塊維修后需執行相位噪聲測試，要求10kHz偏移處相位噪聲低于-110dBc/Hz。
衰減器修復采用超聲波清洗觸點并涂抹導電銀漿，若模塊損壞則需更換同型號組件（如Hittite HMC-C020衰減器）。
信號處理鏈路重構
變頻器故障通過清理虛焊點與調諧耦合電容解決，典型案例包括N9030B型號因0402封裝電容開裂導致信號傳輸中斷。
ADC/DAC維修需重新燒錄校準系數，并執行線性度測試（INL/DNL誤差應小于±0.5LSB）。
四、預防性維護策略
建立溫度監控體系：在關鍵組件（如本振模塊、功率放大器）表面粘貼PT100溫度傳感器，當溫度超過65℃時觸發預警。
實施定期校準：每季度執行全頻段幅度與頻率響應校準，使用是德科技8563EC作為參考標準源。
開發智能診斷軟件：通過SCPI命令集讀取儀器內部錯誤日志，實現故障預測性維護。
是德頻譜分析儀自檢維修不僅是部件替換，更是對電源設計、射頻架構與數字信號處理的全面優化。通過建立"電源-射頻-數字"三位一體的維修體系，可顯著提升設備運行穩定性，為高精度測試提供可靠保障。
